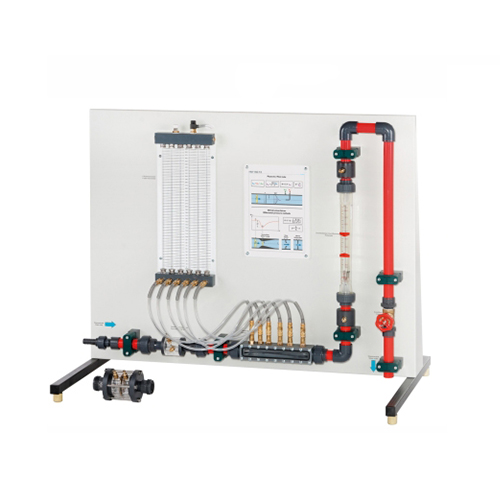

HM 150.13 流量測定方法 教育機器 職業訓練機器 流体力学実験機器

さまざまな測定方法の比較と流量係数の決定
特徴
- 流量測定のさまざまな方法
- ベンチュリ ノズルまたは測定オリフィス/測定ノズルの圧力分布の視覚化
学習目標/実験
- 流量測定
- オリフィス プレート フロー メーターと測定ノズル
- ベンチュリ ノズル
- ロータメーター
- ピトー管による圧力測定
- 流量測定用のさまざまな機器の比較
- 対応する流量係数の決定
- 測定機器の校正
仕様
[1] 流量測定のさまざまな方法
[2] 測定機器: オリフィス プレート フロー メーター/測定ノズル、ベンチュリ ノズル、ロータメーター
[3] ベンチュリ ノズル、オリフィス プレート フロー メーター、測定ノズルの圧力分布を決定するための 6 本のチューブ マノメーター


[4] ピトー管による全圧の測定チューブ
[5] 流量は HM 150 ベースモジュールによって決定されます
[6] HM 150 または実験室供給による給水
技術データ
ベンチュリノズル: A=84...338mm2
- 入口角度: 10.5°
- 出口角度: 4°
オリフィスプレート流量計: Ø 14mm
測定ノズル: Ø 18.5mm
ロータメーター: 最大 1700L/h
測定範囲
- 圧力: 6x 0...390mmWC
LxWxH: 1100x672x900mm
重量: 約 30kg
