制御・スイッチングトレーナー 教育機器 職業訓練機器 電気訓練機器

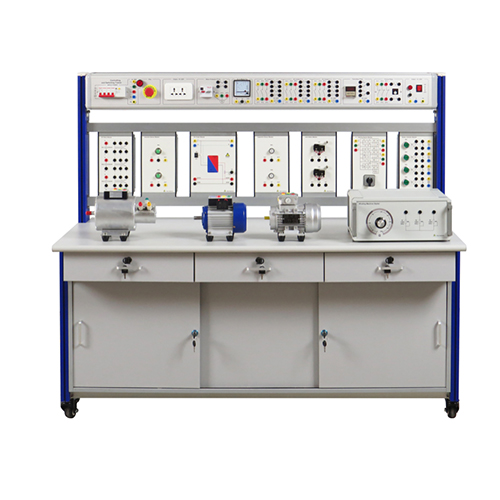

AF193E 制御・スイッチングトレーナー 教育機器 職業訓練機器 電気訓練機器

1. 製品紹介
1.1 製品説明
この訓練装置は、様々な種類の誘導電動機と産業用制御コンポーネントを備えています。関連する実験を通して、学生は交流電動機、直流電動機、変圧器の動作特性を理解し、制御原理と制御方法を習得し、関連する知識と技能を養うことができます。高等専門学校、短期大学、中等専門学校、専門学校の関連学科における教育および技能訓練評価に適しています。
1.2 製品の特徴
(1) 訓練プラットフォームは、アルミプロファイル柱フレーム構造を採用し、シンプルで洗練されたデザインとなっています。底面の調整脚により、地面の状態に合わせて高さを個別に調整できます。計測機器と訓練用電源は、一体型の設置ボックスに収納されているため、使いやすく、損傷しにくい構造となっています。
(2) プラットフォームには様々なモーターが搭載されており、組み合わせることで様々な訓練タスクを実行できます。
（3）訓練プラットフォームには堅牢な安全保護システムが備わっています。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：三相5線式、380V±10% 60Hz
動作環境要件：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃時)
2.2 寸法および重量
寸法：1600mm×800mm×1300mm
重量：<200kg


3. 製品説明
3.1 製品主要部品
番号 名称 数量
1 パワーコントロールユニット 1
2 ソケットユニット 1
3 モータースターターユニット 1
4 AC電流計ユニット 1
5 ACコンタクタユニット 3
6 タイムリレーユニット 1
7 サーマルリレーユニット 1
8 単相出力電源 1
9 リレーモジュール 1
10 誘導センサーモジュール (NPN) 1
11 DC電源モジュール 1
12 静電容量センサーモジュール (NPN) 1
13 リミットスイッチモジュール1
14 スターデルタコンバータモジュール 1
15 ボタン/インジケータライトモジュール 1
16 三相巻ローラスリップリングモータ 1
17 単相コンデンサモータ 1
18 三相かご型非同期モータ 1
19 スリップリングモータ始動抵抗器 1
20 機器ラック 1
21 機器デスクトップ 1
3.2 製品付属品
番号 名称 数量
1 2色 4mm電気安全接続ケーブル 5
2 黒色 4mm電気安全接続ケーブル 10
3 赤色 4mm電気安全接続ケーブル 10
4 青色 4mm電気安全接続ケーブル 5
5 黄色 4mm電気安全接続ケーブル 5
6 緑色 4mm電気安全接続ケーブル 5
7 3Aヒューズ 5
8 5Aヒューズ 5
4. 製品教育実験一覧（詳細は実験マニュアルを参照）
(1) 単相コンデンサ始動機能制御実験
(2)単相コンデンサ二値コンデンサスイッチング制御実験
(3) 三相巻線型スリップリングモータの起動・停止実験
(4) 三相かご型非同期モータのインダクタセンサ制御による起動・停止実験
(5) 三相かご型非同期モータのコンデンサセンサによる起動・停止実験
(6) 三相かご型非同期モータのサーマルリレー制御実験
(7) 三相かご型非同期モータのタイムリレー制御による起動・遅延停止実験
(8) 三相かご型非同期モータのリミットスイッチ制御による正逆回転実験
(9) 三相かご型非同期モータのスターデルタ変換実験
(10) 三相かご型非同期モータの正逆回転制御実験
