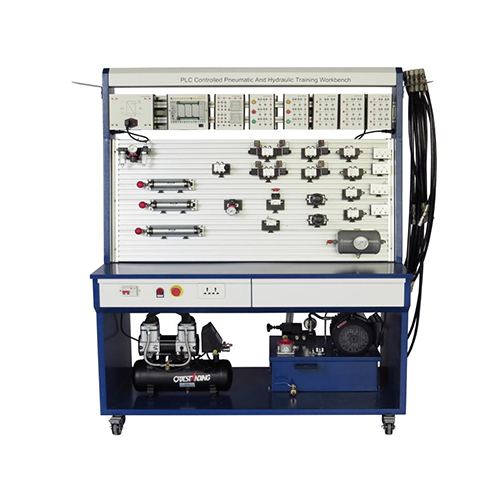

AFM074 PLC制御空圧・油圧トレーニング作業台 教育機器 職業教育機器 メカトロニクストレーニング機器
1. 機器概要
1.1 概要
本実験装置は両面構造を採用しており、1台の実験台で4人ずつ2組の学生が空圧・油圧試験を実施できます。両面で同時に包括的な空圧・油圧試験を実施し、共有リソースを最適化し、製品性能を向上させることができます。全体構造はシンプルで実用的です。
本訓練装置は、鉄製の二重マット仕上げの高密度スプレーパターンで、美しく、耐久性があり、実用的です。基本構成は以下のとおりです。空圧トレーニング部品1セット、空圧PLC制御モジュール1セット、低騒音エアコンプレッサー1台、油圧トレーニング部品1セット、油圧PLC制御モジュール1セット、エアポンプ1台。オプション構成としてコンピューターがあります。
1.2 特徴
本訓練システムは、油圧設定機能付きACモーターシステムを搭載しています。出力油圧の安全作動圧力を設定できます。一般的な油圧コンポーネントと連携：各油圧コンポーネントには取り付けプレートが装備されており、パネル上のアルミニウム合金製油圧コンポーネントに簡単かつ自由に配置できます（パネルに「T」スロットを備えたアルミニウム合金構造）。オイルリングはクイックチェンジジョイントを採用しており、分解・組み立てが容易で、オイル漏れがありません。
このトレーニング機器セットを使用すると、空気圧制御および油圧制御回路と、それらに対応する基本的な応用実験を行うことができます。また、これらを統合して、ガス-電気制御、ガス-液体制御、電気-油圧制御、ガス-電気-油圧統合制御などの実験を行うこともできます。
2. 技術パラメータ
総電源：AC 220V 50Hz
寸法：1400mm×950mm×1800mm
重量：850kg
3. 部品リストと詳細説明
3.1 油圧主要部品
番号 名称
1 フレーム
2 ユニバーサルホイール
3 油圧ステーション
4 エアポンプ
5 電源パネル
6 キャビネット
7 オイルパイプ
8 電源ボックス
9 PLCボックス
10,11 ボタンボックス
12,13,14 リレーボックス
3.2 油圧部品
番号 名称
1 複動油圧シリンダー
2 スロットルバルブ Dv8/2
3 直動リリーフバルブ DBDH6P/100
4 3位置四方電磁弁 (M) 4WE6G/24N
5 3位置四方電磁弁 (O) 4WE6E/25V
6 3位置四方電磁弁 (Y) 4WE6J/24V
7 3位置四方電磁弁 (H) 4WE6H/24N
8 トラベルバルブ4KMR6D050B
9 2位置4方電磁切換弁 4WE6D /24V
10 2位置4方手動切換弁 4WMMGD50B
11 速度調整弁 2FRM5/6Q
12 パイロットリリーフ弁 DB10/100
13 油圧制御チェック弁
14 チェック弁
15 圧力リレー
16 グリセリン圧力計
17 単相スロットル弁
18 静電容量センサ
19 誘導センサ
20 光電センサ
21 マイクロスイッチ
22 4/3手動切換弁 (O)
23 4/3手動切換弁 (H)
24 4/3手動切換弁 (M)
25 三方弁
26 三方弁
3.3 空圧主要部品
番号 名称
1 フレーム
2 ユニバーサルホイール
3 油圧ステーション
4 エアポンプ
5 電源パネル
6キャビネット
7 操作パネル
8 給油管
9 電源ボックス
10 PLCボックス
11 カウンターボックス
12,13 ボタンボックス
14,15,16 電気ボックス
3.4 空圧機器
番号 名称
1 AC2000 トリプレックス
2 減圧弁 AR2000
3 手動弁 4H210-08
4 シングルソレノイドバルブ（2位置5方弁） 4V210-08 (DC24V)
5 空気圧式一方向スロットルバルブ RE-02
6 シーケンスバルブ KPSA-G1/8
7 単動シリンダ MSAL25*100
8 複動シリンダ TMAL25X100
9 マイクロスイッチ QZ-1703
10 2位置5方弁ダブルソレノイドバルブ 4V220-08B
11 ソレノイドバルブ 4V230-08 24V
12 2位置五方シングルエアコントロールバルブ 4A21008
13 二位置五方ダブルエアコントロールバルブ 4A22008
14 MOV-02 メカニカルバルブ
15 MOV-03A ボタンメカニカルバルブ
16 シャトルバルブまたはゲートシャトルバルブ ST-02
17 急速排気弁 QE-02
18 エアタンク部品
19 空気圧六方弁
20 空気圧一方弁 AKHO6-00
21 MROO8MPLC 制御式 空気圧・油圧トレーニングベンチ用エアコンプレッサー
3.5 油圧コンポーネントの概要
3.6 空気圧コンポーネントの概要
3.7 付属品
番号 名称
1 2mm安全電気ケーブル
2 オールインワンコンピュータ
3 マウス
4 キーボード
5 USBケーブル
6 テープ
7 気管
8 気管コネクタ
9 エアプラグ
10 マフラー
11 六角レンチ
12 ワイヤーストリッパー
13 ドライバー
14レンチ
15 空気圧チェックバルブ
4. 実験リスト
実験1 油圧ステーション導入実験
実験2 2位置4方手動弁操作実験（油圧）
実験3 3位置4方手動弁操作実験（油圧）
実験4 2位置4方電磁弁操作実験（油圧）
実験5 スピードコントロールバルブ操作実験（油圧）
実験6 プレッシャーリレー操作実験（油圧）
実験7 3位置4方電磁弁操作実験（油圧）
実験8 PLC制御3位置4方電磁弁操作実験（油圧）
実験9 トラベルバルブ操作実験（油圧）
実験10 スロットルバルブ操作実験（油圧）
実験11 スロットルバルブ開閉度と圧力差の関係に関する研究（油圧）
実験12 スイッチボールバルブ操作実験（油圧）
実験13 PLC制御3位置5方電磁弁のカウント操作実験（空圧）
実験14 PLC制御3位置5方電磁弁の遅延操作実験（空圧）
実験15 2位置5方手動バルブ操作実験（空圧）
実験16 回転ボタンバルブ操作実験（空圧）
実験17 機械バルブ操作実験（空圧）
実験18 2位置5方単電動制御電磁弁操作実験（空圧）
実験19 2位置5方単空制御電磁弁操作実験（空圧）
実験20 2位置5方複空制御電磁弁操作実験（空圧）
実験21 急速排気バルブ操作実験（空圧）
実験22 空圧一方向スロットルバルブ操作実験（空気圧）
実験23 一方向圧力シーケンスバルブ操作実験（空気圧）
実験24 シャトルバルブ（またはゲート型）操作実験（空気圧）
