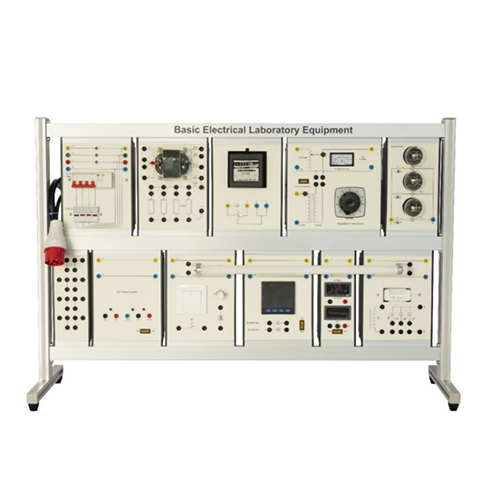

電気機械制御システム トレーナー 教育機器 電気設備実験室

AF190E 電気機械制御システム トレーナー 教育機器 電気設備実験室

1.1 はじめに
このトレーナーには、さまざまな種類の DC モーターが含まれています。実験を通じて、学生は DC モーターの機能に精通し、その制御原理と制御モードを習得し、学生の技術的スキルと知識を養います。 トレーナーは、専門学校の学生、専門学校の学生、電気技術、電子技術、メカトロニクス技術などを専攻する大学生に適しています。
(1)トレーニングワークベンチはアルミコラム構造フレームを使用し、メーターボックスとパワーボックスを含みます。
技術パラメータをテストおよび測定するには、使いやすく、壊れにくいです。
(2) モーターを搭載しているため、学生は組み合わせを作成し、多くのトレーニング コンテンツを完了することができます。
(3) トレーニングワークベンチは高い安全性を備えています。
2 技術パラメータ
(1) 入力電力: 単相、3 線式、220V、50Hz
(2) 寸法: 1600mm×800mm×1300mm
(3) 全容量:＜2.0KVA
(4) 体重: <250kg
(5) 職場環境:
環境温度：-10℃～+40℃
相対湿度：<85%(25℃)
3 製品構成
3.1 電源コントロール パネル
電源制御盤はアルミ構造の金属パネルを使用、オールクローズタイプのボックス構造
3.2 トレーニングワークベンチ
トレーニングワークベンチは防火ボードの表面を使用し、非常に健全で壊れにくいです。
美しい展望。
3.3 電源コントロール パネル
(1) 単相、3 線式電源入力、漏れブレーカー制御によってテスト済み、緊急停止ボタンがあり、緊急時に電気を遮断できます。
(1) コントロール パネルには、1 つのポイント型電圧計、1 つの電流計、1 つの電力計、1 つの非電力計があります。
(3)インジケータ、ヨーロッパ電源プラグ出力、安全出力ソケットを装備しています。
(4) 内部 AC 電流と DC 巻線電力、短絡保護機能付き。

4 研修内容
4.1 DC ステップモータ実験
(1) DC ステップ モーター静的テスト
(2) DCステップモーターと駆動原理の特性と走行試験
(3) DC ステップモータ開ループ運転制御
(4) DC ステップモータ閉ループ運転制御
(5) DCステップモータ負荷走行試験
(6) DC ステップモータ速度フィードバック制御
4.2 DC モータ実験
(1) DC モータ特性の原理
(2) DC モーター静的テスト
(3) 走行試験のDCモータ
(4) 開ループ運転速度調整制御の DC モータ
(5) DC モータ速度調整制御閉ループ動作
(6) 直流電動機運転負荷試験
(7) DC モータ速度フィードバック制御
4.3 DC サーボモータ実験
(1) DCサーボモータの特性原理
(2) DCサーボモータ静的試験
(3) DCサーボモータの接続と運転
(4) DCサーボモータの運転パラメータ測定
(5) DCサーボモータ駆動コントローラの原理と動作特性
(6) DCサーボモータの制動特性
(7) DC サーボモータのオープンループ動作特性
(8) DCサーボモータ閉ループ動作特性
(9) DCサーボモータの速度制御
4.4 オートシンクロモータ実験
(1) オートシンクロモータの原理特性
(2) 制御方式 オートシンクロモータ静的試験
(3) 制御方式 オートシンクロモータ機能試験
(4) オートシンクロモータ角度変更試験
4.5 メカトロニクス伝送総合実験
(1) ベルト伝動機構出力トルク試験
(2) 直線変位距離制御試験のベルト伝動機構
(3) 載荷試験のベルト伝動機構
(4) 同期運転制御のレベル 2 ベルト伝動機構
(5) サーボ動作制御のレベル 2 ベルト伝達機構
(6) 電磁光電式直線変位センサを用いて
距離測定
