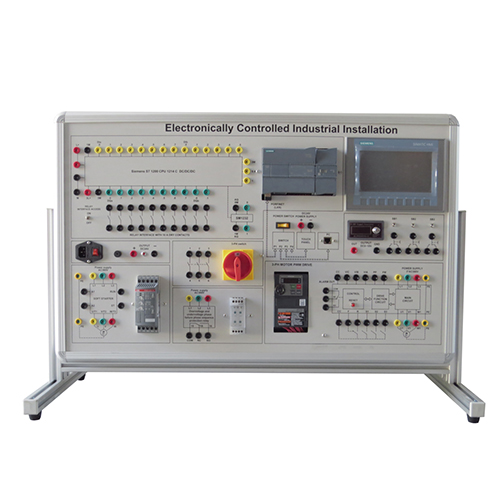

電子制御産業設備 (PLC S7-1200 + HMI タッチスクリーン) 教育用機器 電気設備実験室

AF196E 電子制御産業設備 (PLC S7-1200 + HMI タッチスクリーン) 教育機器 電気設備実験室

1 はじめに
このパネルは、パネル mod と一緒に使用する必要があります。
ケーブル接続されたロジックで開発された直接およびシーケンス駆動回路を拡張するためです。
可能な回路は次のとおりです。
V/fまたはベクトルPWM駆動、
ソフトスタート、
シーケンス制御用PLC
ユーザーパネル（HMIタッチスクリーン）
プレゼンスのリレー - 対称性 - 三相ラインの位相シーケンス。
コンポーネントは、国際的な電気記号によって絶縁材料のパネルで識別できます。 電気的接続は、パネルに含まれる 4 mm の安全プラグを備えたリード線を介して行われます。 作業ツールは必要ありません。
このパネルの特別な構造形状により、パネルの脇の作業トップで使用できます
2 研修プログラム
TAM回路（三相非同期モーター）の段階的な開始と停止。
PWM 電子駆動による三相非同期モーター用に、ランプ、さまざまな速度、V/f またはベクトル モードを備えた始動および停止システムを実装します。
プレゼンス リレーとコントロール リレー、および正しいフェーズ シーケンスを備えた、三相サービス電源用の回路の実装。
プログラマブル ロジック自動化回路を PLC で実装する、可能な回路の例:
- 開始、停止、パルスのコンタクタの制御。
- 三相非同期かご形モーター用コンタクター スターター。
- 三相非同期かご形モーターのリバーサーを制御します。押しボタンにブロックがあり、リミット スイッチがあり、遅延があります。
- 三相同期かご型モーター用のリバーサー、スターデルタスターターを制御します。
- 三相非同期かご形モーター用の単巻変圧器を使用して、固定子抵抗から始めます。
- 三相非同期巻きローターモーターのローター抵抗から始めます。
- Dahlander および
2 巻線三相非同期モーター。
- 三相非同期かご形モーターの逆電流ブレーキ。
- コンタクタの始動、単相非同期モーターの逆制御。
- 2、3、4 非同期モーターのシーケンス始動。
- ランプと異なる速度を備えた順方向/逆方向シーケンスの三相インバーターの制御。
- 機械の動作状態を示すために、PLC と信号パネルを介して回路を接続します。
上記の実験は、複雑さを増す回路を実装するために、単独で実行することも、相互に調整することもできます。

2 技術仕様
断熱材の前面パネルを備えた塗装された金属フレーム。
安全リードと端子 (Ø 4 mm) によるクイック接続。
230/400 V TAM および 0.75 kW (負荷なしで 1 kW) 電力用の 1 PWM インバーター。 3 x 400 V (またはご要望に応じて 3 x 220 V) 電源、V/f、定トルク、およびベクトル操作モード。ディスプレイとプログラミング キーが含まれます。 6 つのプログラム可能なデジタル入力、2 つのプログラム可能なアナログ入力 0-10 Vdc / 4-20 mAdc、アラーム出力用の 1 つのリレー。
TAM 3 x 400 V（またはリクエストに応じて 3 x 220 V）用の 1 つのソフト スタート 電力 1 kW、外部電気信号制御による始動と停止。
プレゼンス、シーケンス、およびシンメトリ フェーズ リレー x 1 – フリー端子付き 3 x 400 Vac (またはご要望に応じて 3 x 220 V)
1 PLC Siemens S7 1200 CPU 1214 C、24 Vdc の 14 個のデジタル入力、そのうち 6 個の高速入力 (100 kHz)、0…10 Vdc の 2 個のアナログ入力、トランジスタ 24 Va - 0.5A を備えた 10 個のデジタル出力、とのリレー インターフェースを含む 10 A ドライ接点、1 アナログ出力 0÷10 Vdc。
1 HMI タッチ スクリーン ユーザー パネル、ファンクション キー、LCD-TFT
5,7 インチ - 256 色のディスプレイ。
1 24 Vdc – 2.5 A 電源、120 ～ 230 Vac の入力、
PLC および HMI パネルへの電力供給用。
1 ボード型電源プラグ (2P + アース) とプラグ付き単相ケーブル
寸法：800×520×100mm
重量：18kg
付属品
安全プラグ (Ø 4 mm) 付きの 38 本のケーブルのセット
LAN接続用パッチコード3本
教育版ソフト Simens STEP 7
ソフトウェア「PLCアプリケーション」を収録したCD
