オズボーン・レイノルズ実験 教育機器 職業教育機器 流体実験機器

AFF170 オズボーン・レイノルズ実験 教育機器 職業教育機器 流体実験機器

1. 機器の概要
オズボーン・レイノルズ実験は、層流と乱流を示すために使用されます。実験中は、終端速度に達した後の層流から乱流への遷移を観察できます。レイノルズ数は、流れが層流か乱流かを評価するために用いられます。
AFF170は、注入された造影剤（インク）の助けを借りて、層流または乱流中の流線をカラーで表示します。実験結果を用いて臨界レイノルズ数を決定することができます。

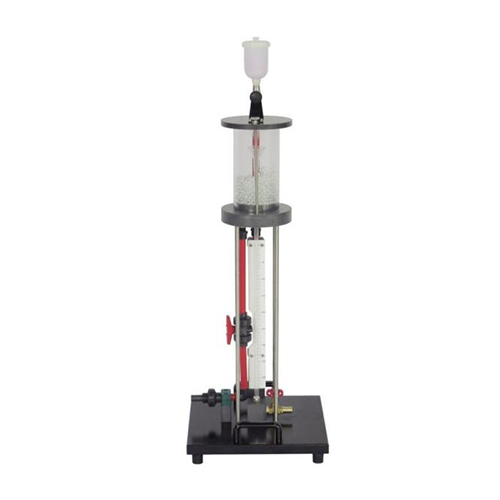

実験装置は、水が流れる透明なパイプ部分と、流れが最適化された入口で構成されています。バルブを使用してパイプ部分の流量を調整できます。インクは流水に注入されます。タンク内のガラスビーズ層により、乱流が少なく均一な水の流れが確保されます。
実験装置は、基本モジュールの作業台に簡単かつ安全に設置できます。水を供給し、流量を測定します。また、実験装置は実験室の給水装置から操作することもできます。
特徴
1. インクを用いて層流と乱流を可視化
2. 臨界レイノルズ数を決定
3. CFD技術を用いた流れの可視化


2. 技術データ
水槽
•容量：2200mL
配管断面積
•長さ：675mm
•内径：10mm
インクタンク
•容量：約250mL
長さ x 幅 x 高さ：400x400x1140mm
重量：約16kg
3. 構成部品
番号 名称
1 取水口
2 給水管バルブ
3 ガラスビーズ
4 水槽
5 インクボトル
6 ニードルバルブ
7 目盛り板
8 テスト配管
9 ゴール
10 排水口
4. 実験リスト
実験1：液体混流実験
実験2：液体流動観察実験
