AFF221 配管、エルボ、バルブの圧力損失学習用実習ベンチ 実習機器 職業教育機器 流体実験機器
1. 製品概要
1.1 概要
配管内を循環する流体は摩擦力の影響を受け、エネルギー損失と全体的な圧力損失が生じます。壁面摩擦による通常の圧力損失と、流体が遭遇する障害物によって変化する通常の圧力損失を区別します。

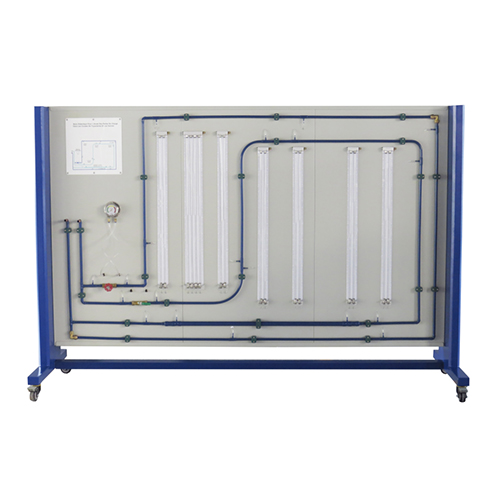

流体力学学習用ワークベンチは、これらの様々なポイントにおける圧力損失を視覚的に確認できます。ワークベンチには液面計が装備されており、曲げ前後のパイプライン流体の圧力損失を観察できます。
1.2 特徴
- 実習装置は全体がスチール製のフレームで、外装には防錆塗装が施され、底面には移動を容易にするユニバーサルホイールが装備されています。
- ベンチは、配管、エルボ、バルブの圧力損失を学習できます。
- ベンチは、共通の入口と出口を持つ2つのパイプループで構成されます。 2つの回路には、直管、エルボ、縮径管、拡径管、バルブ、ボールバルブなど、異なる直径の配管が含まれます。
- 差圧は、背圧をかけたピエゾメータを通してミリメートル単位で測定されます。
2. 性能パラメータ
寸法：2600 x 800 x 1700 mm
最大流量：17.2 l/min
配管網：銅管
内径：13.6 mmおよび26.2 mm
動作条件：周囲温度 5℃～+40℃、相対湿度 85%未満（25℃）
3. 製品構成
4 実験リスト
4.1 流量調整実験
4.2 液面圧力計の調整方法
4.3 配管損失実験
4.4 ゲートバルブの調整
4.5 ボールバルブの調整
