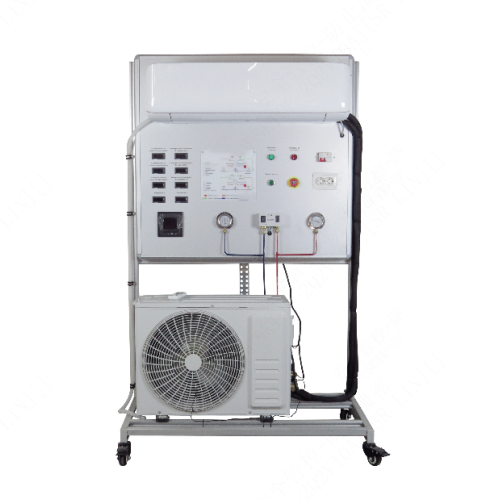

AY20260417-LA05 空調訓練システム 教育機器 学校教育機器 空調トレーナー
1. 供給範囲
請負業者は、以下のものを含む、完全な一般空調訓練システムを供給、納入、設置、試験、試運転、および引き渡しするものとします。
 完全に動作する空調および湿度制御訓練ユニット
 統合冷凍システム
 RS485データ収集システム
 冷凍監視ソフトウェア
 計器制御パネル
 標準付属品およびドキュメント
機器は工場で組み立てられ、配管および配線が完了し、試験済みで、すぐに実験室で使用できる状態になっているものとします。
2. 概要
一般空調トレーナーは、以下の職業訓練および技術訓練用に設計されています。
 冷凍サイクル動作
 暖房、冷房、加湿、除湿プロセス
 冷凍システムの電気制御回路
 冷凍性能の測定および分析
 コンピュータベースのデータ収集および監視
システムは、冷房、暖房、加湿、除湿の各段階を含む、完全な空調プロセスをシミュレートするものとします。冷媒はR134a、または同等の環境に配慮した冷媒とする。
3. 機械構造
3.1 作業台構造
 剛性の高いアルミニウムプロファイルとスチール構造フレーム
 概算最小寸法：
1500（長さ）× 750（幅）× 1650（高さ）mm
 4つの高耐久性キャスターに取り付けられています：
o ブレーキ付きキャスター2個
o ブレーキなしキャスター2個
 冷凍配管と電気接続は完全に設置済みです
 冷凍回路図と電気回路図が付属します
 冷凍配管は色分けされています：
o 赤：高圧
o 青：低圧
3.2 視認性と監視
 冷媒の状態を確認するためのサイトグラスを設置
 各部品に明確なラベルを貼付
 取扱説明書用のスクリーン印刷パネル
4. 電気要件
 電源：単相220V ±10%、50Hz
 定格電流：16A（最小）
 漏電遮断器：16A（最小）
 キースイッチ（セルフロック式）
・緊急停止ボタン（セルフロック式）
・過負荷保護装置 10A（最小）
・表示灯（最小5個）
・DC電源：
出力電圧：24V
出力電流：3A


5. 冷凍および空気処理コンポーネント
システムは、少なくとも以下のものを含むものとする。
5.1 密閉型コンプレッサー
・出力：1 HP
・電圧：220V ±10%、単相
・冷媒：R134aまたは同等品
5.2 凝縮器（ファン付き）
・電源：220V AC ±10%
5.3 蒸発器（ファン付き）
・電源：220V ±10%
5.4 加湿器
・一次加湿器：
o寸法：約300 × 260 × 300 mm
容量：2.3リットル
補助加湿器：
容量：1リットル
5.5 ヒーター
単相220V ±10%
5.6 電磁弁
220V ±10%
溶接接続
5.7 手動弁
フレアねじ接続
パイプ径：Φ6 mm（最小）
数量：3個
6. 計装および制御
システムには以下が含まれる：
6.1 圧力測定
高圧圧力計：
測定範囲：0～3.8 MPa
フレアねじ接続
低圧圧力計：
測定範囲：0～1.8 MPa
高圧および低圧コントローラ
圧力トランスデューサセンサ：
測定範囲：0～2 MPa
出力：4～20 mA （2個）
6.2 温度測定
デジタル温度表示器（4個）：
o測定範囲：-50℃～+110℃
o精度：±0.5℃
o分解能：0.1℃
o保護シース付きNTCサーミスタ
温度コントローラー：
o加熱出力：AC220V
o冷却出力：AC220V
o加湿出力：AC220V
6.3 電気監視
指針式電圧計：0～250V
指針式電流計：0～10A
電源監視モジュール（24V電源）
アナログ入力モジュール（24V電源）
ファン速度制御器：
o入力：220V
o出力：10～220V（調整可能）
7. RS485または標準データ収集システム
本システムには、統合型RS485または標準データ収集システムが含まれるものとする。冷凍システムとコンピュータ間の通信を可能にする。
システムは、以下のパラメータをコンピュータに送信するものとする。
・電圧
・電流
・位相角
・周波数
・電力
・高圧および低圧
・時間
システムの概略図は、コンピュータのインターフェース上で表示できるものとする。
システムは、コンピュータ端末を介したデータロギングおよび印刷を可能にするものとする。
8. 冷凍監視ソフトウェア
供給品には、以下の機能を備えたライセンス付き冷凍監視ソフトウェアが含まれるものとする。
・リアルタイムのシステムパラメータ表示
・データの記録および保存
・グラフィカルなシステム図表示
・記録データの印刷
・RS485通信統合
ソフトウェアは、標準的なWindowsベースのPCシステムと互換性があるものとする。
9. 機能的能力
本システムは、以下の実験演習を可能にするものとする。
空調システム構成要素の識別と研究
圧縮サイクルにおける冷媒の状態の観察
暖房、冷房、加湿、除湿プロセスの研究
以下の項目の測定：
o冷凍効果
o仕事入力
o実際のサイクル動力と理論上のサイクル動力
o相対サイクル動力
o冷凍能力
o機器効率
コンピュータを用いたデータ収集と分析
