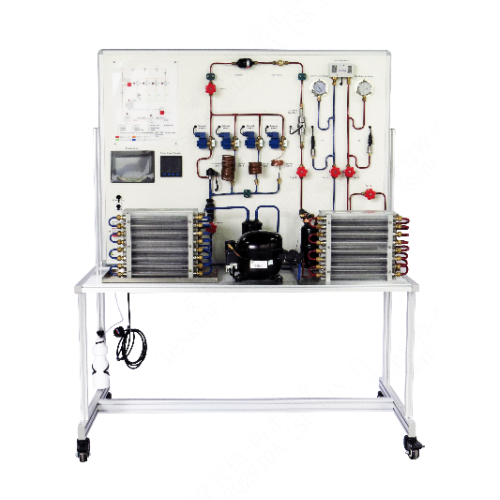

コンプレッサー訓練システム　教育用機器　学校教育機器　エアコン訓練装置

AY20260417-LA03 コンプレッサー訓練システム 教育用機器 学校教育機器 エアコン訓練装置
1. 供給範囲
請負業者は、以下のものを含む完全なコンプレッサー訓練システムを供給、納入、設置、試験、試運転、および引き渡しするものとします。
 完全動作可能な冷凍・除湿訓練ユニット
 統合型計装・制御盤
 RFID電源管理システム
 標準付属品および工具
 文書および実験マニュアル
システムは、工場で組み立て、試験済みで、教育に使用できる状態で納品されるものとします。
2. 概要
コンプレッサー訓練システムは、以下の目的で設計された、完全動作可能な冷凍・除湿訓練ユニットです。
 除湿機のワークフローをシミュレートする
 冷凍サイクル動作を実演する
 コンプレッサーの起動訓練を可能にする
 冷媒充填の実習を容易にする
 性能評価およびモリエ線図の作成を支援する
システムには、空気除湿プロセスをシミュレートするように配置された凝縮器および蒸発器ファンコイルユニットが含まれます。
冷媒はR134a、または同等の環境に配慮した冷媒とする。
3. 機械構造
3.1 トレーニングベンチの構造
アルミニウムプロファイルと板金フレームで構成
概算最小寸法：
700（幅）×1000（奥行）×1500（高さ）mm
4つの高耐久性キャスターに取り付けられています：
oブレーキロック付きキャスター2個
oブレーキなしキャスター2個
配管および電気接続済み
すべての部品に明確なラベルが貼付されています
3.2 デモンストレーションパネル
冷凍回路図（印刷済み）
テストポイント付き電気回路図
色分けされた冷凍配管（赤/青）
高圧および低圧ゲージ（埋め込み式）
冷媒監視用透明サイトグラス
4. 電気要件
電源：単相220V±10%、50Hz
定格電流：16A（最小）
漏電遮断器：16A（最小）
キースイッチ（セルフロック式）
・緊急停止ボタン（セルフロック式）
・過負荷保護装置 5A（最小）
・表示灯（最小5個）
・全部品に安全プラグ接続


5．冷凍システム構成部品
本システムは、少なくとも以下の部品を含むものとする。
5.1 コンプレッサー
・モーター出力：1/3 HP
・電圧：220V AC、50Hz
R134aまたは同等の環境に配慮した冷媒に対応。
5.2 凝縮器（ファンコイル型）
冷媒ポート：入口および出口は最小1/4インチ
蒸発器との一体設置
5.3 蒸発器（ファンコイル型）
冷媒ポート：入口および出口は最小1/4インチ
5.4 スロットル装置
キャピラリーチューブ型
5.5 フィルタードライヤー
サービスポートは最小1/4インチ
5.6 サービスバルブ
低圧サービスポート：最小1/4インチ
5.7 手動バルブ
フレアねじ接続
パイプ径は最小1/4インチ（2個）
5.8 サイトグラス
溶接型
6. 計装および測定
システムには以下を装備するものとする：
低圧ゲージ（-30～260 psi / -0.1～1.8 MPa）
高圧ゲージ（-30～550 psi / -0.1～3.8 MPa）
アナログ電圧計（0～250V）
アナログ電流計（0～10A）
デジタル温度計：
o測定範囲：-50℃～+110℃
o精度：±0.5℃
o分解能：0.1℃
oPT100/NTCシースプローブ（4個）
ファン：
o220V AC
o約120×120mm
すべての計器は恒久的に設置し、明確にラベル表示すること。
7. RFID電源管理システム（必須要件）
機器には、以下の最小仕様を満たすRFIDベースの統合型電源制御システムを搭載すること。
動作周波数：13.56MHz高周波
通信インターフェース：RS485または標準
RFIDカード番号、データ、エラーコードを表示するOLEDディスプレイ
ソフトウェアによる表示設定のカスタマイズ
音声アラームステータス表示
LEDインジケーター
データ検証機能：
oOLED読み書き比較
oコマンドベース検証
パラメータ設定および機能テストソフトウェア
通信プロトコル：
oISO-15693
oModBus_TCP
oModBus_RTU
RFIDシステムは、認証カードによる機器の制御された起動を可能にするものとする。
8. 標準付属品
付属品には以下が含まれる：
1.デュアル複合圧力計セット（R404A、R407C、R134a、R22用）
2.ACクランプメーター：最小
oAC電圧：600V
oDC電圧：600V
oAC電流：600A
o静電容量：60000μF
o抵抗：60MΩ
oダイオードテスト機能
3.デジタル風速計：
o風速：0.3～45m/s
o分解能：0.001風速：m/s
空気温度範囲：0.0～45℃
精度：±2℃
バックライト付きLCD
4. ツールキット内容：
2L酸素ボンベ
燃料ガスボンベ
溶接トーチ
ツールボックス
5. 真空ポンプ（1L）
6. R134a冷媒または同等品（1個）
7. ネオンテストランプ（12～250V）
8. 実験マニュアル（1部）
9. 機能
本システムは以下のトレーニングをサポートします：
1. 回路部品の検査
2. PTC起動トレーニング
3. 電流モード起動トレーニング
4. 冷凍システムの操作
5. 除湿空調の原理の理解
​​6. モリエ線図の作成
7. 冷凍性能評価
8. 冷媒充填および保守作業
