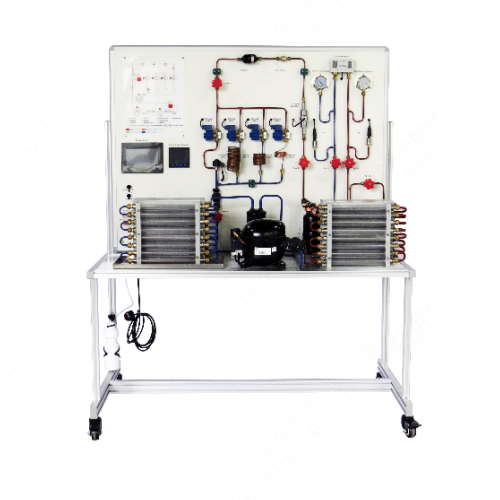

冷凍サイクルおよびヒートポンプ訓練システム（HMI搭載型教育機器、学校教育機器、エアコントレーナー）

AY20260417-LA04 冷凍サイクルおよびヒートポンプ訓練システム（HMI搭載型教育機器、学校教育機器、エアコントレーナー）
1. 供給範囲
請負業者は、以下のものを含む、ヒューマンマシンインターフェース（HMI）を備えた冷凍サイクルおよびヒートポンプ訓練システム一式を供給、納入、設置、試験、試運転、および引き渡しするものとします。
 完全動作可能な冷凍および逆サイクルヒートポンプシステム
 プログラム可能なHMIタッチスクリーン制御システム
 RFID電源管理システム
 完全な計装機器および制御盤
 標準付属品、工具、およびドキュメント
機器は工場で組み立て、試験済みで、すぐに教育に使用できる状態で納入されるものとします。
2. 概要
本システムは、冷凍およびヒートポンプ技術に関する高度な職業訓練用に設計されています。本装置は、以下の機能を可能にするものとする。
・正冷モードおよび逆ヒートポンプモードの両方での運転
・配線および電気制御回路の実践的なトレーニング
・冷凍機器の構成部品およびシステム状態の観察
・冷暖房サイクルの性能分析および比較
・COP（成績係数）およびEER（エネルギー効率比）の計算
・モリエ線図の作成および熱力学的解析
すべての主要構成部品は、直接観察および操作できるよう、前面パネルに視認可能な位置に設置するものとする。
冷媒はR134aまたは同等の環境に配慮した冷媒とする。
3. 機械構造
3.1 トレーニングベンチの構造
高耐久性アルミニウムプロファイルと板金構造
概算最小寸法：
1600（幅）×700（奥行）×1850（高さ）mm
キャスター4個付き：
oブレーキ付き2個
oブレーキなし2個
配管および電気配線済み
酸化防止・防錆処理を施した銅管
3.2 部品配置
主要な冷凍部品はすべて前面パネルに取り付ける。
コンプレッサー
コンデンサー（ファン付き）
エバポレーター（ファン付き）
膨張弁
レシーバーおよびアキュムレーター
4方弁
電磁弁
圧力計
手動弁
サイトグラス
冷凍配管は明確に配置され、観察しやすいようにアクセス可能であること。
4. 電気的要件
電源：単相220V±10%、50Hz
定格電流：10A（最小）
漏電遮断器：16A（最小）
キースイッチ（セルフロック式）
非常停止ボタン（セルフロック式）
過負荷保護装置：10A（最小）
アナログ電圧計（0～250V）
アナログ電流計（0～10A）
表示灯（最小5個）


5. 冷凍・ヒートポンプ構成部品
システムには、少なくとも以下の部品が含まれるものとする。
5.1 コンプレッサー
 容量：1/2 HP（最小）
 電圧：220V AC、50Hz
 冷媒：R134a または同等品
5.2 凝縮器（ファン付き）
 単相 220V ±10%
 視認性を確保した設置
5.3 蒸発器（ファン付き）
 単相 220V ±10%
5.4 四方弁
 220VAC 電子式
 最小作動圧力：2.5 MPa
 最小作動圧力：0.25 MPa
 吐出管：3/8インチ（最小）
 吸入/コイル管：5/16インチ（最小）
5.5 膨張装置
 圧力膨張弁（R134a または同等品） （同等品）
サーモスタット式膨張弁（TEV）：
o動作温度範囲：-40℃～+10℃
o周囲温度：-40℃～+90℃
5.6 液受器
容量：1リットル
5.7 電磁弁
数量：9個
電圧：220V ±10%
溶接接続、Φ6mm（最小）
5.8 ヒートポンプフィルタードライヤー
DN 50
ポート：最小1/4インチ（2個）
5.9 圧力コントローラー
高圧スイッチ：110～430psi
低圧スイッチ：0～80psi
5.10 サイトグラス
溶接タイプ（6個）
6. ヒューマンマシンインターフェース（HMI）
システムには、以下の最小要件を満たすプログラマブルタッチスクリーンHMIが含まれるものとする。仕様：
タッチスクリーン操作
メモリ：SRAM 128 KB
コンプレッサーの起動/停止制御
冷凍およびヒートポンプサイクルの切り替え
膨張弁および電磁弁経路の選択
システムサイクル図の表示
高圧/低圧のリアルタイム数値表示
圧力単位の選択（bar、psi、kPa）
HMIは、システム動作を直感的にグラフィカルに表示するものとします。
7. 計測機器
システムには以下が含まれます：
低圧ゲージ（-30～260 psi / -0.1～1.8 MPa）
高圧ゲージ（-30～550 psi / -0.1～3.8 MPa）
センサー付き温度コントローラー
デジタル温度計
デジタル風速計：
o風速：0.3～45 m/s
o分解能：0.001 m/s
o気温：0.0～ 45℃
精度：±2℃
すべての測定機器は恒久的に設置し、明確なラベルを貼付すること。
8. RFID電源管理システム（必須）
本システムは、以下の機能を備えたRFIDベースの電源管理システムを組み込むこと。
動作周波数：13.56MHz高周波
通信インターフェース：RS485または標準
RFIDカード情報およびエラーコードを表示するOLEDディスプレイ
ソフトウェアによるカスタマイズ可能なディスプレイ
音声によるステータス通知
LEDインジケータ
データ検証：
oOLED比較方式
oコマンドベース検証
パラメータ設定および機能テストソフトウェア
ISO-15693準拠
ModBus_TCPおよびModBus_RTUのサポート
RFIDシステムは、カード認証による安全な電源投入を可能にすること。
9. 標準付属品
以下の付属品が含まれること。
1.デュアル複合圧力計セット（R404A、R407C、R134a、R22）
2.デジタル温度計
3. デジタル風速計
4. ツールキット（以下を含む）：
o 2L酸素ボンベ
o 燃料ガスボンベ
o 溶接トーチ
o 工具箱
5. 真空ポンプ（1L）
6. R134a冷媒または同等品（1缶）
7. 実験マニュアル（1部）
10. 機能
本システムは、以下のトレーニング活動をサポートするものとする。
1. 冷凍サイクルシステムの操作
2. 冷凍サイクルシステムの試運転
3. 冷凍システムの性能解析
4. リバースサイクルヒートポンプシステムの操作
5. ヒートポンプシステムの性能解析
6. モリエ線図の作成
7. COPおよびEERの計算
8. 冷凍および暖房エネルギー消費量の比較
9. 異なる運転モードにおけるシステム性能の比較
