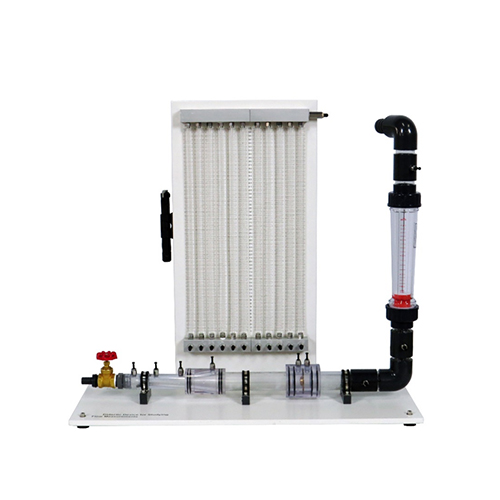

AFF188 流量測定学習用教育機器 教育機器 職業訓練機器 流体実験機器
1. 製品概要
1.1 製品説明
流体流量の測定は、工業生産およびプロセス制御において重要な役割を果たしています。流体の特性、流れの状態、流れの条件、およびセンシング機構の複雑さにより、流量測定機器は多様化、専門化が進み、価格帯も幅広くなっています。その中核となる流量センサーも様々な種類があり、急速に発展しています。
ベンチュリ管は絞り式流量センサーです。その動作原理はベンチュリ効果に基づいています。つまり、絞られた流れが縮小された流路を通過すると、流速が増加し、流量は流路断面積に反比例します。ベンチュリ管は、収縮部、スロート部、拡散部の3つの部分で構成されています。シンプルな構造、幅広い適用条件、容易なリアルタイム監視といった特長から、ガス、電力、セメントなどのエネルギー・電力産業で広く使用されています。ベンチュリ管の測定方法は、流体の連続の式とベルヌーイの式に基づいています。流量は、ベンチュリ管のスロート部の前後での圧力差を測定することによって計算されます。
オリフィス流量計は差圧式流量計です。その動作原理は、流体がパイプライン内の絞り装置を通過する際に、流体流が絞り装置で局所的な収縮を形成し、流速が増加して静圧が低下し、絞り装置の前後で圧力降下、つまり圧力差が生じるというものです。媒体の流量が大きいほど、絞り装置の前後で発生する圧力差は大きくなります。流体流量の大きさは、圧力差を測定することによって測定されます。この測定方法は、エネルギー保存の法則と連続の法則に基づいています。オリフィス流量計は、シンプルな構造、容易なメンテナンス、安定した性能、信頼性の高い使用といった特長を備えています。ガス、蒸気、液体の流量測定に広く使用されています。
ローター流量計（フロート流量計とも呼ばれる）は、下から上に向かって広がる垂直円錐管内で、流体の流れがローターに衝突して力を発生させる原理に基づいています。流量が十分に大きい場合、発生した力によってローターが持ち上げられます。同時に、測定対象の流体はローターと円錐管壁の間の環状部分を流れ、ローターには3つの力が作用します。すなわち、流体によるローターへの動圧、流体中のローターの浮力、そしてローター自体の重力です。これらの3つの力が平衡状態にあるとき、ローターは円錐管内の一定の位置で安定して浮遊し、円錐管内のローターの位置は、円錐管を流れる流体の流量に対応します。ローター式流量計は、小径および中径の配管の流量測定に適しており、圧力損失が小さく一定、測定範囲が広く、レンジ比が大きく、動作が信頼性が高く、目盛りが線形であるため、使用とメンテナンスが容易という利点があります。
これらの3種類の流量計はそれぞれ独自の特性と適用シナリオを持っています。実験装置では、流体の流量を正確に測定および制御するために使用でき、流体力学の教育と研究にとって非常に重要です。
1.2 製品の特徴
1. 製品設計は美しく、頑丈で耐久性があります。
2. 製品構造は明確で、原理も明確です。
3. 製品には豊富な実験モジュールがあり、多様な実験に使用できます。
2. 技術仕様
2.1 技術パラメータ
ローター式流量計測定範囲：0～4m³/h。
レベル計測定範囲：0～570mm。
動作環境条件：周囲温度：10℃～30℃、相対湿度：75%未満（25℃）。 2.2 寸法および重量
寸法：905×383×832mm
重量：30kg
3. 製品構成部品
3.1 製品主要部品
番号 名称
1 入口
2 流量調整弁
3 ベンチュリ流量計
4 エアポンプ
5 液面計
6 エアポンプインターフェース
7 排水口
8 ロータメーター
9 オリフィス流量計
10 直角エルボ
3.3 製品付属品
番号 名称
1 エアパイプ
2 ウォーターパイプ
3 インフレーター接続パイプ
4. 製品構成リスト
番号 名称 数量
1 流量調整弁 1
2 ベンチュリ流量計 1
3 エアポンプ 1
4 液面計 1
5 ロータメーター 1
6 オリフィス流量計 1
7 直角エルボ 1
8 流量調整弁 1
9 エアパイプ 9
10 ウォーターパイプ 2
5. 製品教育実験リスト
(1) 流量計を用いた流量測定
(2) 直角パイプにおけるエネルギー損失の測定
