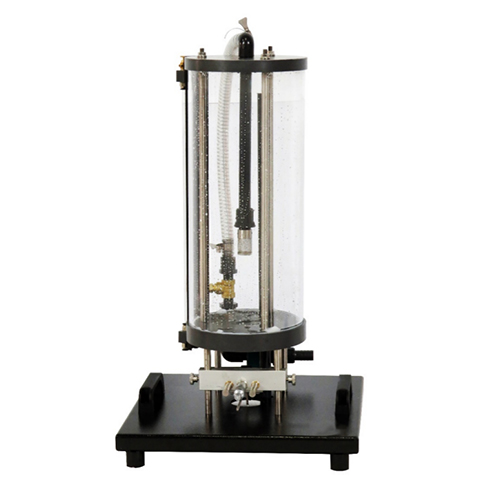

AFF187 オリフィスを通過する流れを研究するためのストップウォッチ式教育装置 教育機器 職業訓練機器 流体実験機器
1. 製品概要
1.1 製品説明
パイプライン内の流れの状態において、人々は流れ抵抗よりも流量損失に関心を持つことが多いです。多くの場合、大きな抵抗は大きな損失を意味しますが、これらはそれぞれ運動量とエネルギーの変化に対応するため、その本質は異なります。
流体は境界層で運動量損失とエネルギー損失の両方を発生させ、抵抗と損失の変化傾向は一致します。しかし、後流領域では、物体の後縁およびその一定距離後方での運動量損失はほぼ同じですが、エネルギー損失は大きく異なります。つまり、流体は物体と接触している表面でのみ抵抗を発生させ、物体から離れると抵抗は発生しなくなります。しかし、後流領域での速度損失は下流に向かってせん断され続け、流量損失を発生させ続けます。
したがって、流量損失を研究することは非常に重要です。流量損失をより直感的に研究できるように、流量損失を理解し、学習するのに役立つ専門的な学習装置を製造しました。
2. 技術仕様
2.1 技術パラメータ
実験用水槽パラメータ：
水量：約13 L
オーバーフロー高さ：400 mm
最大流量：14 L/min
二連管差圧計パラメータ：
測定範囲：0～390 mm
マイクロメータースケールパラメータ：
測定範囲：0～10 mm
2.2 寸法と重量
寸法：400×400×725 mm
重量：12kg
3. 製品構成
3.1 製品主要部品
番号 名称
1 排気弁
2 二連管差圧計
3 オーバーフローパイプ
4 水位目盛
5 給水均等化バスケット
6 排水コネクタ
7 オーバーフローポート
8 ハンドル
9 千分の一変位目盛
10 ピトー管
3.2 製品付属品
番号 名称
1 ストップウォッチ
2 気管
4. 製品教育実験リスト
(1) 異なる吐出ヘッドにおける流量の決定
(2) 装置出口における噴流流出（直径、速度）に関する研究
