基本的な油圧トレーニングワークベンチ教育機器電気油圧ベンチ教育機器

Name: 基本的な油圧トレーニングワークベンチ教育機器電気油圧ベンチ教育機器
Brand: sdafit.com
SKU: AFH009
Availability: InStock
Rating: 5 (1 reviews)

アイテムナンバー: AFH009

お問い合わせ

説明

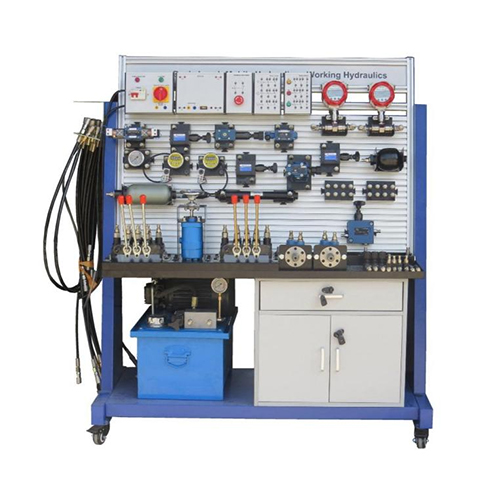

AFH009基本的な油圧トレーニングワークベンチ教育機器電気油圧ベンチ教育機器

序章
基本的な油圧トレーナーは「油圧トランスミッショントレーニング」用に設計されており、最新の油圧トランスミッションの要件を満たしています。学生は、基本的な油圧回路制御の知識を学び、実践的な能力を練習することができます。油圧トレーナーは、電気と機械のトランスミッションの知識を組み合わせています。このトレーナーは、大学、工科大学、専門学校、専門学校、エンジニアトレーニングセンター、工場トレーニング部門などに適しています。このトレーナーを通じて、学生は油圧コンポーネントの構造、油圧回路制御理論、油圧回路の設計、および油圧トレーナー。このトレーナーは柔軟性があり、学生は独自の油圧回路を設計できます。

機器の特徴
学生の実験要件を満たしています
それは実践要件の基本的な知識と教育訓練システムを満たしています
設備は柔軟な構造になっています
機器稼働時の低騒音
レイアウトがクリアで、デザインが美しい
序章
Workbenchには4つのホイールがあり、移動と設置に適しています。 2つのホイールはロック可能です。アルミパネルを使用し、スロットの距離は25mmで、コンポーネントの下にソケットをすばやく抜き差しできます。学生はアルミパネルにコンポーネントを簡単に差し込むことができます。
2.すべての油圧コンポーネントは個別のモジュールであり、ソケットのプラグインとプラグアウトがすばやく行われ、アルミニウムパネルを挿入して油圧回路を構築できます。
3.ステンレス製の空気圧縮機を使用します。ランニングは騒音が少なく、トレーニングに適した環境を提供します。
4.油圧回路はリード線を素早く差し込んだり抜いたりするので、学生が油圧回路を作るのに適しています。学生は理論を組み合わせて実践し、実践的な能力を実践することができます。

IV。技術的パラメータ
（1）DC電源：入力AC 380V、50Hz出力：DC 24V / 3A
（2）ホイール：4、2はブレーキでロック可能、2はロック不可
（3）油圧ステーション：
公称容量：35L
定格出力油圧は16MPa、
ポンプタイプ：ギアポンプ
（4）スロットスペース：25mm
（5）パネル材質：アルミ
（6）ワークステーションタイプ：2人の学生のための片側2ワークステーション
（7）作動油を備えた油圧ステーション
（8）装置全体の寸法：1600mm（L）×750mm（W）×1700mm（H）
（9）アルミパネル寸法：1200（L）×750（W）
（10）キャビネット：1

V.基本構造
実験ワークベンチ、実験棚、油圧コンポーネントなどを含む油圧制御実験ワークベンチ。
油圧部品と実際の機器：無音エアコンプレッサー、エアフィルター、減圧バルブ、サービスユニット、手動方向バルブ、油圧制御方向バルブ、ストライクバルブ、チェックバルブ、スロットルバルブ、排気バルブ、単動シリンダー、複動シリンダーNS。
2.油圧コンポーネント
工業用シリーズの油圧バルブを装備しており、使用圧力は35Mpaにすることができます。すべての油圧部品にはオイル回路ベースパネルが装備されており、パネルへの取り付けが簡単です。オイル使用オープン構造で、漏れがなく使いやすいです。
