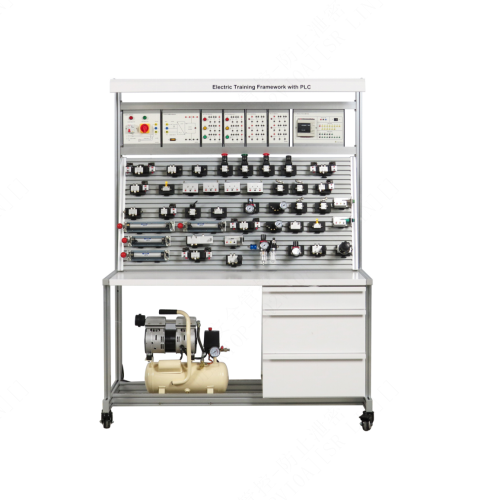

PLC搭載電気トレーニングフレームワーク　技術スキル訓練装置　空気圧訓練装置

AFM087 PLC搭載電気トレーニングフレームワーク 技術スキル訓練装置 空気圧訓練装置
1. 製品紹介
1.1 製品説明
この電子制御トレーニングワークベンチは「空気圧トレーニング」用に設計されており、現代の空気圧伝達の要件を満たしています。学生は空気圧回路制御の基礎知識を習得し、実践的なスキルを磨くことができます。この空気圧トレーナーは、電気と機械の伝達に関する知識を融合させたものです。
このトレーニングワークベンチを通して、学生は空気圧部品の構造、空気圧回路制御理論、空気圧回路設計、そして空気圧トレーニングワークベンチの実践的な操作スキルを習得できます。
1.2 製品の特徴
(1) 実験ワークベンチは、主にトレーニングワークベンチ本体、空気圧部品、および電気モジュールで構成されています。
(2) 一般的に使用されるすべての空気圧部品を装備：各空気圧部品には取り付けベースが付属しており、アルミ合金プロファイルパネル上に容易かつ自由に配置できます。
2. 技術仕様
2.1 基本技術パラメータ
動作電源   単相三線式交流220V/50Hz
2.2 機器外観パラメータ
寸法   1300mm×530mm×1740mm
重量   ≤400kg


3. 製品紹介
3.1 製品主要部品
番号   名称   数量
1   機器モジュール部   1
2   空圧部品部   1
3   エアポンプ   1
4   キャビネット   1
5   背面パネル   1
3.2 製品モジュール部
番号   名称   数量
1   電源モジュール   1
2   DC電源モジュール   1
3   ボタンモジュール2
4 リレーモジュール 2
5 PLCモジュール 1
3.3 製品の空圧部
番号 名称 数量
1 複動シリンダ 3
2 単動シリンダ 1
3 3位置5方向ソレノイド切替弁（センターリーク型） 1
4 3位置5方向ソレノイド切替弁（センターシール型） 1
5 3位置5方向ソレノイド切替弁（センター圧力型） 1
6 2位置3方向単方向ソレノイド弁 1
7 2位置3方向単方向ソレノイド弁 1
8 マッシュルームヘッドボタンバルブ1
9 2ポジション5方向ハンドル式リバースバルブ 2
10 シングルエアコントロール2ポジション3方向バルブ 1
11 シングルエアコントロール2ポジション5方向バルブ 1
12 デュアルエアコントロール2ポジション5方向バルブ 1
13 デュアルエアコントロール2ポジション3方向バルブ 1
14 2ユニット 1
15 チェックバルブ 2
16 圧力計 2
17 チェックスロットルバルブ 2
18 減圧弁 2
19 3/2ショートハンドル手動バルブ 1
20 2方向ローリングカム式メカニカルバルブ2ポジション3方向バルブ4
21 フラットヘッドボタン型2ポジション3方向弁 1
22 2ポジション3方向空気圧遅延弁 1
23 シーケンス弁 1
24 シャトル弁またはゲート型シャトル弁 1
25 デュアル圧力弁 1
26 クイック排気弁 1
27 マイクロスイッチ 4
28 2ポジション5方向ダブルソレノイド反転弁 1
29 ロータリーボタン弁 2
30 2ポジション5方向シングルソレノイド弁 1
31 エアコンプレッサー 1
32 光電センサー 1
33 静電容量式センサー    1
34   誘導センサー    1
35   空気圧マルチパイプライン排気AL-6コンポーネント    1
3.4 製品付属品
番号    名称    数量
1   2mm電気安全ケーブル（100cm 黄色）    20
2   2mm電気安全ケーブル（100cm 黒色）    20
3   2mm電気安全ケーブル（100cm 赤色）    20
4   気管    60
5   生テープ    5
6   気管ハサミ TK3    1
7   延長六角レンチ（9個）    1
8   空気圧三方コネクタ（白色）    6
9   空気圧三方コネクタコネクタ（黒） 6
3.5 PLC
番号 名称 数量
1 PLCモジュール 1
2 電源入力ユニット 1
3 電源スイッチ 1
4 信号入力ユニット 1
5 信号出力ユニット 1
3.6 PLCアクセサリ
番号 名称 数量
1 PLCプログラミングケーブル 1
2 緑色2mm安全電気ケーブル 20
4. 製品教育実験リスト
(1) 2ポジション5方向ソレノイドバルブ制御シリンダ（モーメンタリ）テスト
(2) 2ポジション5方向ソレノイドバルブ制御シリンダ（セルフロック）テスト
(3) 2ポジション5方向手動リバースバルブ制御シリンダ
(4) ローラー式レバーメカニカルバルブのオンオフテスト
(5) 2ポジション三方遅延弁テスト
(6) 一方向シーケンス弁テスト
(7) シャトル弁テスト
(8) 二重圧力弁作動プロセス
(9) セルフロック式押しボタン弁テスト
(10) セルフリセット式押しボタン弁テスト
(11) PLCテスト実験
