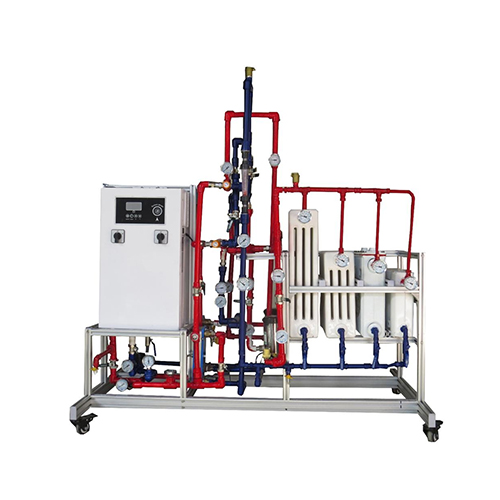

AFT088 セントラル ジオ熱暖房システム職業訓練装置熱実験装置
1 仕様
デジタル加熱コントローラーを備えた最新の加熱システムの機能と動作動作
四方ミキサーと三方ミキサー
電気ボイラー
循環ポンプ2台、家庭用給水ポンプ1台
4 つの異なるラジエーターと追加のプレート式熱交換器、家庭用水の消費者としてのシャワー システム
色付きのパイプは暖房の供給と戻りを示します
温度、圧力、流量の測定
ボイラー 4段：6/9/12/15kW、
最大。飼料温度：95℃、
水タンク容量：16リットル
循環ポンプ3段：60W、
最大。流量: 60ltr/分、
最大。ヘッド：4m
家庭用ウォーターポンプ：最大20W。最大640リットル/時0.14bar
プレート式熱交換器：3kW 10枚
測定範囲: 温度: 3x 20...120°C / 2x 0...120°C / 2x 0...100°C / 4x 0...80°C、圧力: 8x 0...2.5bar 、流量: 100...1000ltr/h、水道メーター: 2.5m³/h
「理論と実験のマニュアル
サイズ（L×W×H）：1500×900×1700mm
重量: 300Kg
を。ヒートポンプシステム
b.コンプレッサー：1HP
c.コンデンサー：空冷式
d.蒸発器：ピン、チューブ空冷式
e.蒸発器
f.膨張弁：手動式
g.液受け：1/2HP
h.アキュムレータ : 1HP
私。電子弁：3/8"ナットクランプ式
j.圧力計
k.フィッティングニップル
l.サイトグラス
メートル。電気制御モジュール：DC24V
n.サーモスタット範囲：-50℃‾100℃
o.地熱システム
-地上ユニットチャンバー
-水ユニット室
