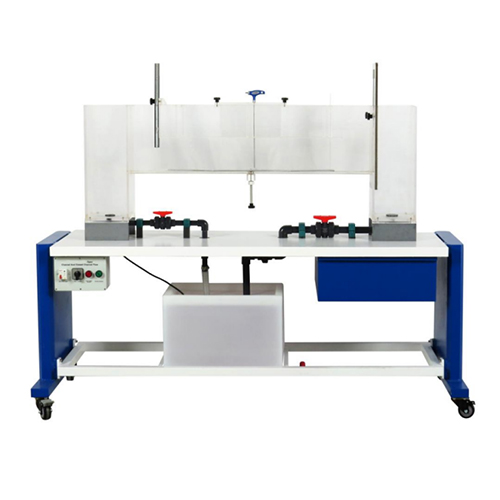

AFF173 開水路および閉水路流れ 教育用機器 職業訓練機器 流体実験機器
1. 機器の概要
1.1 概要
開水路および閉水路流れは、開水路における様々な制御構造物下における様々な流れのプロセスを実証するために使用されます。機器は以下のとおりです。
(1) 上限流量調整可能な透明実験水路
(2) 高さ調節可能な水路境界
(3) 調節式平板堰
(4) 閉鎖水循環システム
実験では、水路底に堰を接続するか、高さ調節可能な水路境界を使用します。また、ゲート下の流量を実演することもできます。様々な堰は迅速かつ安全に交換でき、制御構造物として使用できます。調節式平板堰は、実験水路を開水路または閉水路にするために改造するだけで済みます。閉水路を研究する場合、実験区間全体が通過できるように水位を十分に高くする必要があります。この場合、水路境界は流れの断面積を変化させるために使用されます。測定管を用いて断面の静圧と全圧を検出し、その差圧から流量を計算します。
1.2 特徴
(1) 板金フレーム構造を採用し、機器レイアウトが合理的で美しく、優れた安全保護システムを備えています。
(2) 本装置は、開水路における流動過程の研究に使用できます。
(3) 本装置は、水門、境界、各種堰、閉水路における配管の流動過程の研究に使用できます。
(4) 本装置は、水槽と送水ポンプを備えた閉鎖循環システムを備えています。
2. 技術的パラメータ
(1) 入力電源：単相AC 220V
(2) 重量：207kg
(3) 寸法：1980mm×880mm×1600mm
(4) 周囲温度：10℃～30℃
(5) 相対湿度：75%未満（25℃）
3. 構成部品リスト
3.1 主要部品
番号 名称
1 板金フレーム
2 電源スイッチキャビネット
3 給水タンク
4 ゲート
5 実験用水槽
6 上限プレート
7 堰
8 排水タンク
9 敷居高さ調整装置
10 給水タンク
11 排水口
12 ボールバルブ
13 計量タンク
3.2 電源スイッチキャビネット
番号 名称
1 主電圧スイッチ
2 ポンプスイッチ
3 電源インジケータ
4 動作インジケータ
3.3 付属品
番号 名称
1 広頂堰
2 冠堰
4. 実験リスト
実験1：概要開水路と閉水路の流れ
実験2：制御構造物（各種堰、閾値）が開水路の流れに及ぼす影響に関する実験
実験3：開水路のゲート下流量に関する実験
実験4：開水路の跳水に関する実験
実験5：開水路における均一流量と不均一流量に関する実験
実験6：開水路における土砂輸送に関する実験
実験7：閉水路における静水圧および全圧の測定に関する実験
実験8：一定断面積および可変断面積の閉水路における流れに関する実験
実験9：閉水路における流速の算出に関する実験
