1. 製品紹介
1.1 製品説明
日常生活では、暑さで不快感を覚えたり、食品を短期間保存しただけで劣化したりすることがしばしばあります。これは、人々の生活における冷凍装置の重要性を反映しています。空気が蒸し暑く感じる時、エアコンを使うことで温度を下げ、湿気を取り除くことができます。食品を長期間保存する必要がある場合、実験用冷蔵庫を使えば食品をより長く保存できます。これらの冷凍装置は、現代人の生活に欠かせないものとなっています。冷凍技術の発展に伴い、冷凍の原理と冷凍装置は独立した専門分野の知識体系を形成しています。冷凍装置がどのように冷却を行うのか、そして冷凍装置の様々な冷凍プロセスにおける故障について理解することは不可欠です。
AFA077は、冷凍装置の部品や故障を学習するためのワークベンチです。各種専門学校の学生や関連技術分野の従業員の研修に活用できます。冷凍装置の冷凍原理や冷凍に必要な部品、そして冷凍プロセス中に発生する可能性のある最大15種類の冷凍故障を学習でき、学習者に豊富な実践的な研修コンテンツを提供します。
1.2 製品の特徴
(1) ワークベンチは優れた電気安全性を備え、ユーザーの安全を確保します。
(2) ワークベンチは機能ゾーニング設計の原則を採用しており、明確な分担作業と動作原理の理解を容易にします。
(3) ワークベンチ冷凍装置は、環境に優しく無公害の冷媒を使用しています。
(4) ワークベンチは、より頑丈で耐久性の高い素材フレームを採用しており、機器の耐用年数を大幅に延ばすことができます。
(5) ワークベンチは多数のモジュールを備え、幅広い実験を行うことができます。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：単相3線式AC220V
動作環境要件：周囲温度 -10℃～+40℃、相対湿度 < 85% (25℃)
2.2 寸法および重量
寸法：1820mm×700mm×1810mm
重量：約300kg


3. 製品各部の名称と機能概要

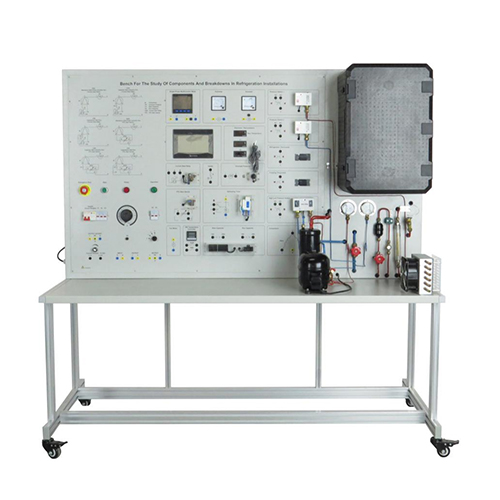

3.1 製品本体
番号 名称 数量
1 単相多機能メータ 1
2 電圧計 1
3 電流計 1
4 圧力スイッチ 1 1
5 HMI 1
6 冷蔵ボックス内温度表示器 1
7 T1温度表示器 1
8 T2温度表示器 1
9 圧力スイッチ 2 1
10 冷凍層サーモスタット 1
11 蒸発器および熱負荷付き冷凍ボックス 1
12 緊急停止スイッチ 1
13 始動ボタン 1
14 電源表示灯 1
15 コンプレッサー運転状態表示灯 1
16 電流スタータ 1
17 過電流保護装置 1
18 冷凍層サーモスタット 1
19 回路ブレーカー 1
20 ヒューズ保護装置 1 1
21 自動電圧調整装置 1
22 ヒューズ保護装置 2 1
23 サーミスタスタータ 1
24 霜取り時間コントローラ 1
25 高低電圧コントローラ 1
26 コンデンサーファン速度ノブ 1
27 5Aヒューズ 1
28 3速電圧調整スイッチ 1
29 PID温度調節器 1
30 始動コンデンサ 1
31 運転コンデンサ 1
32 オイルセパレータ 1
34 コンプレッサ 1
35 高圧計 1
36 低圧計 1
37 ドライヤー 1
38 絞り毛細管装置 1
39 サイトグラス 1
40 流量計 1
41 コンデンサファン 1
42 コンデンサ 1
43 構造フレーム 1
44 フレームキャスター 4
3.2 製品付属品
番号 名称 数量
1 4mm安全接続ケーブル（両端2色、1m）5本
2 4mm安全接続ケーブル（両端青、1m）10本
3 4mm安全接続ケーブル（両端黒、1m）20本
4 4mm安全接続ケーブル（両端黄、1m）10本
4. 製品教育実験リスト（詳細は実験ガイドをご覧ください）
(1) CSRスターターによる冷凍コンプレッサーの起動実演
(2) 始動コンデンサ付きCSRスターターによる冷凍コンプレッサーの起動実演
(3) 始動コンデンサと運転コンデンサ付きCSRスターターによる冷凍コンプレッサーの起動実演
(4) PTCスターターによる冷凍コンプレッサーの起動実演
(5) 始動コンデンサ付きPTCスターターによる冷凍コンプレッサーの起動実演
(6) 始動コンデンサと運転コンデンサ付きPTCスターターによる冷凍コンプレッサーの起動実演コンデンサ
(7) コンプレッサーバルブ故障をシミュレートする故障コードF1の設定と処理のデモンストレーション
(8) オイルセパレータ故障をシミュレートする故障コードF2の設定と処理のデモンストレーション
(9) 膨張弁損傷故障をシミュレートする故障コードF3の設定と処理のデモンストレーション
(10) ドライヤー閉塞故障をシミュレートする故障コードF4の設定と処理のデモンストレーション
(11) 高圧凝縮圧力故障をシミュレートする故障コードF5の設定と処理のデモンストレーション
(12) 低吸入圧力故障をシミュレートする故障コードF6の設定と処理のデモンストレーション
(13) 高吸入圧力故障をシミュレートする故障コードF7の設定と処理のデモンストレーション
(14) コンプレッサー欠相故障をシミュレートする故障コードF8の設定と処理のデモンストレーション
(15) コンプレッサー二相遮断故障をシミュレートする故障コードF9の設定と処理のデモンストレーション
(16) 凍結サーモスタット故障をシミュレートする故障コードF10の設定と処理のデモンストレーション
(17) 設定のデモンストレーション故障コードF11（冷凍サーモスタット故障を模擬）の設定と処理のデモンストレーション
(18) 故障コードF12（始動リレーコイル故障を模擬）の設定と処理のデモンストレーション
(19) 故障コードF13（モータ過熱保護故障を模擬）の設定と処理のデモンストレーション
(20) 故障コードF14（始動コンデンサ故障を模擬）の設定と処理のデモンストレーション
(21) 故障コードF15（ファン故障を模擬）の設定と処理のデモンストレーション
(22) PID温度コントローラと除霜時間コントローラの使用方法のデモンストレーション
