AFF220 流体摩擦装置 教育機器 職業教育機器 流体実験機器
1. 製品紹介
1.1 製品説明

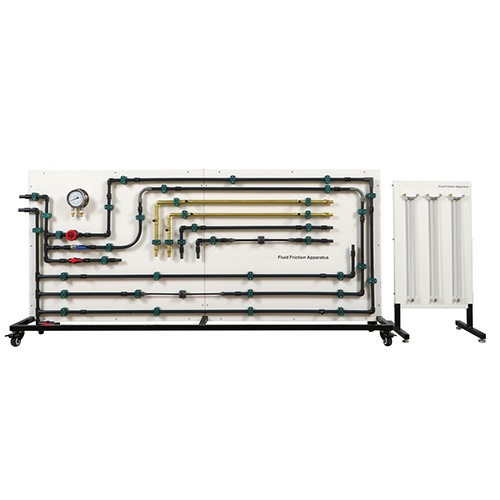

流体摩擦装置は、様々な配管や継手における流れ、流量測定技術、損失を詳細に研究することができます。この装置は、計器、配管、継手を含む3つの水回路を備えており、各回路には異なるバルブが取り付けられています。バルブは上流の乱流を防ぐため、各回路の下流に配置されています。3つの回路のうち最も内側の回路は、材質や直径の異なる配管を含む交換可能なセクションで構成されています。取り外し可能で省スペースな垂直測定パネルは、使い勝手に優れています。
各セクションの圧力損失を測定するために、学生は圧力計セットと差圧計（付属）を使用します。圧力計セットの配管内の基準水位を調整するには、手動ポンプ（付属していません）または水源を配管上部のエアバルブに接続します。実験を行うために、学生は油圧ベンチを設置し、回路に水を汲み上げ、配管と継手における圧力損失を測定します。また、急激な膨張と収縮による損失も明らかにし、異なる直径の複数の配管セクションを用いて、これが圧力損失にどのような影響を与えるかを示します。
1.2 製品の特徴
(1) トレーニングベンチはアルミプロファイルフレーム構造を採用しており、ユニットは柔軟に組み合わせることができ、使いやすく、損傷しにくい構造となっています。
(2) 製品は美しいデザインとシンプルな構造を備えています。
(3) 製品は耐腐食対策を施し、堅牢で耐久性のある素材で作られているため、製品の耐用年数が大幅に延長されています。
(4) 豊富な実験モジュールを備え、様々な条件下で試験タスクを完了できます。
2. 技術仕様
2.1 技術パラメータ
動作環境要件：周囲温度：10℃～30℃、相対湿度＜75%（25℃）。
2.2 寸法および重量
寸法：2250 mm×430 mm×1050 mm
重量：約100kg
3. 製品各部の名称と機能概要
3.1 製品本体
番号 名称 数量
1 給水口 1
2 給水戻り口 1
3 差圧計 1
4 仕切弁 1
5 手動弁 1
6 ボールバルブ 1
7 大型エルボ計量部 1
8 交換用実験アクセサリ出口 1
9 直角エルボ計量部 1
10 小型エルボ計量部 1
11 交換用実験アクセサリ 1（太い銅管） 1
12 交換用実験アクセサリ 2（細い銅管） 1
13 交換用実験アクセサリ 3（PVC管） 1
14 交換用実験アクセサリ 4（減圧管） 1
15 6本管式液面計 1
16 交換用実験アクセサリ戻り口 1
17 減圧管 1
18 排水弁 1
3.2 製品アクセサリ
番号 名称 数量
1 透明スチールホース 8m 1個
2 エアホース 30m 1個
3 パイプクランプ（うち2個は装置に装着済み） 8個
4 パイプカッター 1個
5 ポータブルエアポンプ（エアホース付き） 1個
4. 製品教育実験リスト（詳細は実験ガイドを参照）
(1) 流体摩擦計における異なるバルブタイプの圧力損失の影響を測定する
(2) 流体摩擦計が様々なエルボを通過する際の圧力損失の影響を測定する
(3) 流体摩擦計の第3回路および交換可能な付属品の圧力損失を測定する
