AFF177 配管要素におけるエネルギー損失 実習用教材 職業訓練機器 流体実験装置
I. 製品概要
1.1 概要
水が配管システムを流れる際、流体抵抗により配管、バルブ、継手などで圧力損失が発生します。
AFF177ユニットは、配管要素における圧力損失を調査・可視化するために使用できます。この実験装置は、異なる配管形状が流れにどのように影響するかを評価するために使用できます。

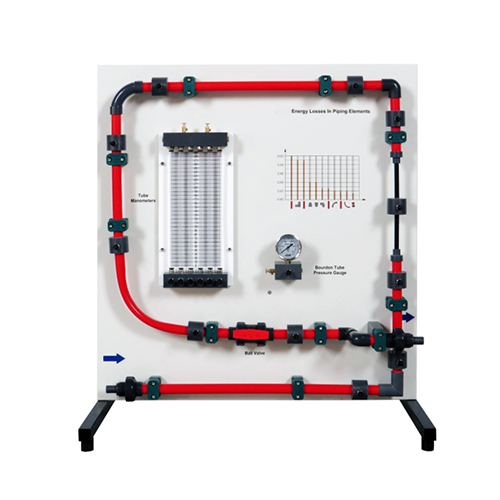

AFF177実験装置は、異なる流体抵抗を持つ複数の配管セグメントを含む配管部分、および縮小部と拡大部で構成されています。ボールバルブも配管に組み込まれています。配管要素の上流側と下流側に環状チャンバーを備えた圧力測定ポイントがあり、正確な圧力測定を保証します。
圧力測定ポイントは、6連マノメーターにペアで接続することで、配管要素における圧力損失を測定できます。
この実験装置は、ベースモジュールの作業面に簡単かつ安全に設置できます。水の供給と流量測定は、ベースモジュールを介して行われます。あるいは、実験装置は実験室用電源で動作させることもできます。
1.2 特長
1. 美しい外観と耐久性を備えています。
2. 多くの実験ユニットを備え、様々な関連流体実験を行うことができます。
3. モジュール設計を採用しており、同シリーズの実験モジュールと組み合わせて使用できます。
4. シンプルな構造で原理が明確かつ理解しやすいため、学生が関連知識を容易に習得できます。 II. 性能パラメータ
2.1 技術パラメータ
チューブ材質：PVC
内径：17 mm
パイプ要素：PVC
収縮部：D=17 mmからD=9.2 mm
拡大部：D=9.2 mmからD=17 mm
セクション曲げ：D=17 mm、90°
チューブ角度：D=19 mm、90°
狭いエルボ：D=18 mm、R=40 mm、90°
広いエルボ：D=17 mm、R=100 mm、90°
測定範囲
1x 0～0.6 bar
6 0～290 mmH2O
2.2 寸法と重量
寸法：840mm×675mm×930 mm
重量：28 kg
III. コンポーネントリスト
3.1 主要部品
番号 名称
1 入口
2 エルボ（直角）
3 収縮部
4 拡大部
5 エルボ（円弧状）
6 狭いエルボ
7 広いエルボ
8 ボールバルブ
9 ブルドン管圧力計
10 チューブ圧力計（6個）
11 ドレンバルブ
3.2 付属品
番号 名称
1 気管
IV. 製品構成リスト
番号 名称 数量
1 本体 1
2 ブルドン管圧力計 2
3 チューブ圧力計（6個） 1
4 ボールバルブ 1
5 気管 1
V. 実験リスト
実験1 流体が湾曲したパイプを流れる際の圧力損失の研究
実験2 流体が可変径パイプを流れる際の圧力損失の研究
実験3 流体が狭いエルボと広いエルボを流れる際の圧力損失の研究
実験4 流体がバルブを流れる際の圧力損失の研究
