AFF176 遠心ポンプ教育機器 職業訓練機器 流体実験装置
I. 製品概要
1.1 概要
遠心ポンプは流体を移送するために使用されるタービンです。AFF176装置は、遠心ポンプの研究や典型的なポンプ特性曲線の記録に使用できます。

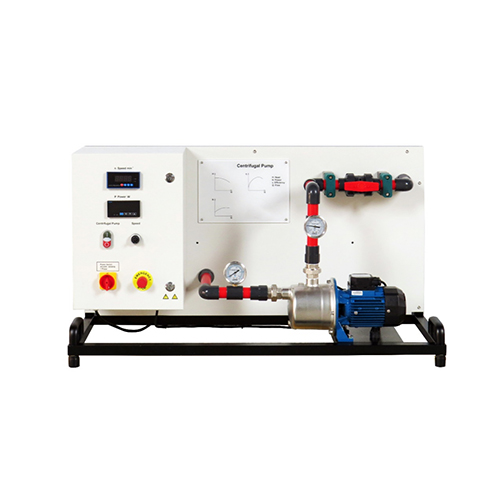

この実験装置は、自吸式遠心ポンプ、吐出側のボールバルブ、吸込側と吐出側の圧力計で構成されています。非同期モーターによって駆動され、周波数変換器によって速度を無段階に調整できます。ボールバルブは揚程を調整するために使用されます。
実験では、ポンプの運転特性を流量の関数として調査し、特性曲線として表示します。モーターの速度と電力はデジタル表示されます。吸込側と吐出側の圧力は2つの圧力計に表示されます。
この実験装置は、ベースモジュールの作業面に簡単かつ安全に設置できます。ポンプはベースモジュールのタンクから水を汲み上げます。流量は、ベースモジュールの測定タンクへの戻り流量によって決定されます。
1.2 特長
1. 美しい外観と耐久性を備えています。
2. 優れた電気性能と電気安全性を備え、ユーザーの安全を完全に確保します。
3. モジュール設計を採用しており、同シリーズの実験モジュールと組み合わせて使用できます。
4. シンプルな構造で、原理が明確で理解しやすく、学生が関連知識を容易に習得できます。
II. 性能パラメータ
2.1 技術パラメータ
電源パラメータ：AC230V 50Hz
遠心ポンプ、自吸式
最大流量：3000L/h
最大揚程：36.9m
非同期モーター
定格電力：約370W
測定範囲：
圧力（出口）：-1～5 bar
圧力（入口）：-1～1.5 bar
回転数：0～3000 rpm
電力：0～1000W
2.2 寸法および重量
寸法：1100x640x600mm
重量：約45kg
III. 構成部品リスト
3.1 主要部品
番号 名称
1 タコメーター
2 電力計
3 ウォーターポンプ電源スイッチ
4 ポテンショメータ式速度調整器
5 負荷スイッチ
6 緊急停止スイッチ
7 回路図
8 流量制御スイッチ
9 出口圧力計
10 入口圧力計
11 単相ウォーターポンプ
3.2 付属品
番号 名称
1 キー
IV. 製品構成リスト
番号 名称 数量
1 タコメーター 1
2 電力計 1
3 ウォーターポンプ電源スイッチ 1
4 ポテンショメータ式速度調整器 1
5 負荷スイッチ 1
6 緊急停止スイッチ 1
7 回路図 1
8 流量制御スイッチ 1
9 出口圧力計 1
10 入口圧力計 1
11 単相ウォーターポンプ 1
12 キー 2
V. 実験リスト
実験1 ポンプ流量測定方法
実験2 遠心ポンプ運転特性実験
実験3 遠心ポンプ速度調整実験
