AFF182 ベンチュリメーター、オリフィスプレート、ロータメーター流量測定教育機器 職業訓練機器 流体実験室機器
1. 機器概要
1.1 概要
水力工学において、流量は重要なパラメータです。流量とは、閉じたパイプまたは開水路の有効断面積を単位時間あたりに流れる流体の量を指し、瞬間流量とも呼ばれます。流体の量が体積で表される場合、体積流量と呼ばれ、流体の量が質量で表される場合、質量流量と呼ばれます。パイプの特定の断面を単位時間あたりに流れる流体の体積は、その断面の体積流量と呼ばれます。これは流量と呼ばれ、一般的にQで表されます。パイプライン内の流量を測定する方法は、検討する価値のある問題です。流量を測定するには流量計を使用する必要があります。したがって、さまざまな流量計の測定原理と使用方法を理解する必要があります。
ベンチュリメーター、オリフィスプレート、ローター流量計製品は、さまざまな流量計の原理と使用方法を実証するために使用される装置です。この装置は、主に3種類の流量計と多管式差圧計で構成されています。
1.2 特徴
(1) 実験装置の構造には、より頑丈で耐腐食性の高い材料を使用し、装置の堅牢性と耐久性を確保しています。
(2) 実験装置はモジュール設計を採用しています。この設計の利点により、ユーザーは実験原理と方法をより直感的に理解できます。
(3) 実験装置には視覚的な実験モジュールが備わっており、ユーザーは実験現象をよりよく観察できます。
(4) 実験装置にはさまざまな種類の実験モジュールが用意されており、実施できる実験の種類が大幅に増えています。
2. 技術仕様
寸法：1.18m×0.53m×1.04m
重量：46kg
動作条件：周囲温度 -10℃～+40℃相対湿度 < 85% (25℃)
3. コンポーネントリストと詳細説明
3.1 主要部品

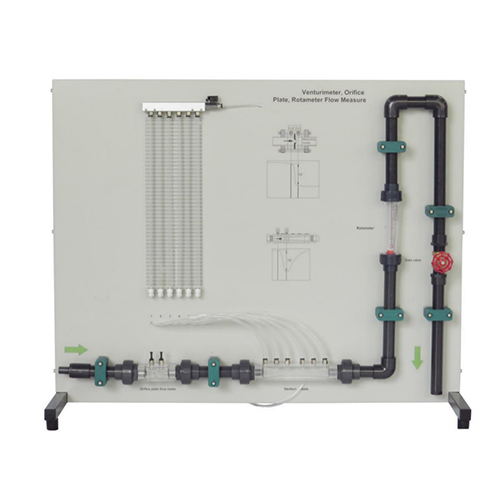

番号 名称
1 排気弁スイッチ
2 6連差圧計
3 オリフィス流量計
4 実験架台
5 測定孔
6 ローター流量計
7 流量制御弁
8 ベンチュリ流量計
3.2 機器構成リスト
番号 名称 数量
部品1 ベンチュリ流量計 1
部品2 ローター流量計 1
部品3 オリフィス流量計 1
部品4 多管式差圧計 1
部品5 流量制御弁 1
4. 実験リスト
実験1：ベンチュリ流量計、オリフィス流量計、ローター流量計の配管動作実験
実験2：オリフィス流量計を用いた配管流量測定実験
実験3：ベンチュリ流量計を用いた配管流量測定実験
実験4：ローター流量計を用いた配管流量測定実験
実験5：ベンチュリ流量計を用いた圧力分布研究実験
実験6：オリフィス流量計を用いた流量係数研究実験
実験7：ローター流量計を用いた他の流量計の校正実験
