AFF222 粒子層フロースルー 教育機器 職業訓練機器 流体実験機器
1. 製品紹介
1.1 製品説明
フロースルー粒子層は、工学およびプロセス技術において広く利用されています。反応器内では、液体および気体が固定床および流動床を流れます。その他の応用分野として、沈降および深層ろ過による固体粒子と懸濁液の分離があります。
この実験装置は、固定床および流動床のフロースルーに関連する流体力学の原理を研究するために使用できます。この目的のために、実験装置は、両端から水を流すことができる充填可能なガラス試験タンクを備えています。焼結金属板がバルク材料の支持材として機能します。実験室の給水システムから水が試験タンクに入ります。
固定床のフロースルーを研究するために、水は試験タンクの上部から入ります。水は固定床と焼結金属板を流れ、分配器を通って出口に流れます。実験装置は、クイックコネクトフィッティングを使用して変更できます。これにより、試験槽内の流れの方向を反転させ、流動層を研究することも可能です。
水は多孔質焼結金属板と固定層を上向きに流れます。水流速がいわゆる流動化速度より遅い場合、水は固定層を直接通過します。水流速が速い場合、流動層が形成されます。その後、水は試験槽の上部から膨張タンクに流れ込み、そこから排出されます。
具体的な構成に関わらず、流量はバルブによって調整され、流量計によって表示されます。固定層または流動層の圧力損失を測定するために、範囲の異なる2つの圧力計を提供しています。必要な圧力計はバルブによって選択します。
1.2 製品の特徴
1. 優れた美観設計を誇ります。
2. 装置は透明な素材で作られているため、実験プロセスを明瞭に視認できます。
3. より耐久性の高い素材を使用しているため、装置の寿命が大幅に延びます。
4. 固体粒子の流動化に影響を与える要因を探る、幅広い実験を行うことができます。
2. 技術仕様
2.1 技術パラメータ
動作環境要件：
周囲温度：10℃～30℃、相対湿度：75%未満（25℃時）。
2.2 寸法および重量
寸法：1150mm×690mm×410mm
重量：約15kg
3. 製品各部の名称と機能

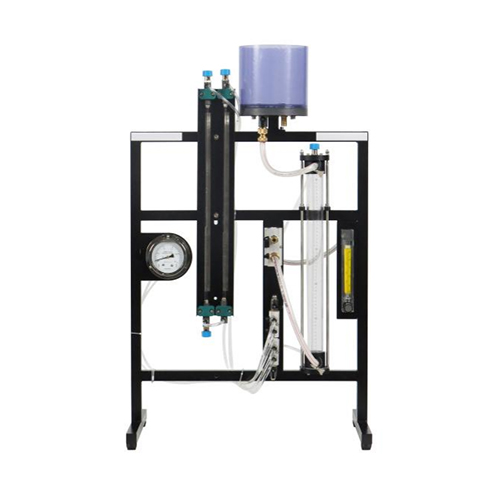

3.1 製品本体
番号 名称 数量
1 液面差圧計ベントバルブ 2
2 液面差圧計 1
3 機械式差圧計 1
4 膨張タンク 1
5 排水口 1
6 膨張タンク入口クイックコネクトインターフェース 1
7 反応器ベントバルブおよびプラグ機構 1
8 反応器 1
9 給水端分配ブロック 1
10 流量計 1
11 流量調整弁 1
12 低圧分配ブロック 1
13 高圧分配ブロック 1
3.2 製品付属品
番号 名称 数量
1 目盛り付きスチール定規 1
2 砂袋（粒径1～2mm、重量0.5kg） 1
3 ガラスビーズ袋(粒径420～590ミクロン、重量1kg) 1
4 ガラスビーズバッグ (粒径180～300ミクロン、重量0.5kg) 1
5 20mm水道管 (2メートル) 1
6 16mm水道管 (2メートル) 1
7 六角レンチ 1セット 1
8 クイックカップリング (ゴムニップル、銅製) 1
9 クイックカップリング 4点式水道コネクタ 1
10 クイックカップリング (ニップル、銅製) 4点式内ネジ 1
11 クイックカップリング (銅製) 4点式外ネジ 1
12 パイプクランプ 5
4. 製品教育実験一覧
(1) 固定床および流動床流動の基礎研究 (ダルシーの法則)
(2) 透過係数の測定
(3) 流動化過程の観察
(4) 圧力損失と流量、粒子径の関係種類、粒子径、層高
(5) 流動化速度の測定および理論値との比較
(6) Carman-Kozeny式の検証
