風力タービン電気ハブピッチトレーナー 教育機器 職業教育機器 再生可能エネルギートレーニング機器

AFR072 風力タービン電動ハブピッチトレーナー 教育機器 職業教育機器 再生可能エネルギートレーニング機器

1. 製品紹介
1.1 製品説明

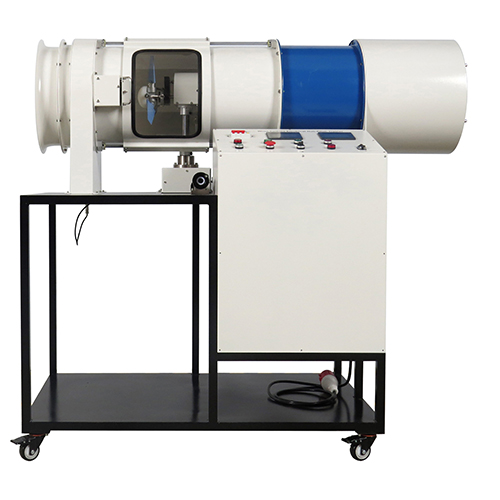

本製品は、風力エネルギーを電気エネルギーに変換する基礎を指導するために設計された、多用途でコンパクトな装置です。タービンを収容する風洞は、ベル型のハニカム構造を採用しており、入口での気流を安定させます。風速は風速計で測定されますが、使用しないときは気流を妨げないように収納できます。風洞は、透明な窓と連動スライドドアを通してタービンを観察できます。
1.2 製品の特徴
キャスター付きのフレームを備えており、移動と使用が容易です。
タービンの運転中にドアが開かないようにするインターロックなどの安全機能が組み込まれています。
2. 技術仕様
2.1 技術パラメータ
電源：三相5線式、AC 220V ±5%、50Hz
2.2 寸法および重量
寸法：1700mm × 830mm × 1590mm
重量：100kg未満


3. 製品各部の名称と機能
3.1 製品本体
番号 名称 数量
1 エアダクト 1
2 ドア 1
3 制御パネル 1
4 フレーム 1
3.2 製品電源ボックス
番号 名称 数量
1 3Pブレーカー 1
2 HMI 1 1
3 HMI 2 1
4 電源表示灯 1
5 インバータ起動表示灯 1
6 インバータ電源スイッチ 1
7 インバータ停止ボタン 1
8 ドアロック連動スイッチ 1
9 緊急停止ボタン 1
10 負荷スイッチ 1
11 負荷表示灯 1
12 通信ポート 1
3.3 製品付属品
番号 名称 数量
1 2mネットワークケーブル 19
2 USBフラッシュドライブ 1
4. 製品教育実験リスト（詳細は実験ガイドを参照）
(1) 風力発電実験
(2) 上位コンピュータソフトウェア実験
