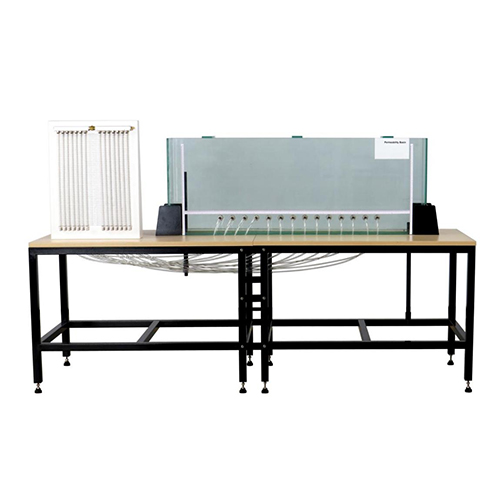

AFF219 透水性水槽 教育用機器 職業訓練機器 流体実験機器
1. 製品紹介
1.1 製品説明
透水性水槽は、透水性媒体における水の流れ現象を明確に示し、水流線の可視化、建築基礎の矢板カーテン模型の構築、ダムのシミュレーションを行うために使用されます。この装置は自律型で、豊富な実践的な経験を提供します。
1.2 製品の特徴
1. 水槽の両端には、ステンレス製のメッシュが付いた取り外し可能なフローガイドが取り付けられています。
2. 水槽の両端の区画には、水位を調節するための調整可能なオーバーフローパイプシステムが装備されています。
3. 水槽の上部は開放型で、学生は水槽に水を入れたり、構造模型を設置したりすることができます。
4. 透明なシーリングプレートにより、学生は壁、矢板、ダムの模型を構築することができます。
5. 水流線を可視化するための染料注入システムを備えています。
6. 生徒が流量を正確に特定して測定できるように、タンクの前壁に目盛りが設置されています。
2. 技術仕様
2.1 寸法および重量
寸法: 2450mm×700mm×1490mm
重量: <300kg
3. 製品各部の名称と機能
3.1 製品本体
番号 名称 数量
1 実験効果実証タンク 1
2 透過水レベルゲージ 14
3 フレーム 1
4 換気口 1
5 入口（調整可能） 1
6 オーバーフロー口（調整可能） 1
3.2 製品付属品
番号 名称 数量
1 取り外し可能なデフレクタープレート 2
2 透明スチールワイヤーホース 1
3 304ステンレス鋼製パイプクランプ 3
4 延長六角レンチ（9本） 1
5 計量カップ（1000ml）（フルハンドル） 1
6 赤色水性顔料 1
7 プラスチックシリンジ（100ml + 1mチューブ） 4
8 ステンレス鋼製チューブ（シリンジ用） 4
9 水平矢板 1
10 垂直矢板 1
4. 製品教育実験一覧（詳細は実験マニュアルを参照）
(1) ダム設置時と設置なし時の浸透実験
(2) 矢板浸透実験
(3) 水平流折り畳み実験（河川や水源における地下水の流れを模擬）
(4) 建物基礎等の支持力測定実験
