AFF032 AFF014職業訓練装置用プレート堰教育流体力学実験装置
説明
鋭い堰の上を流れる
典型的な測定堰：トムソン堰とレーボック堰
シャープクレステッド堰は、定義された方法で開いたチャネルを堰き止める一種の制御構造です。 それらは、開水路の流量を決定するためによく使用されます。

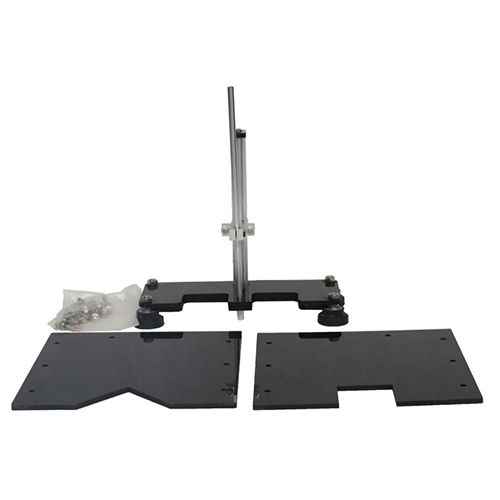

鋭いクレステッド堰として2つの異なるプレート堰が含まれています。 2つの堰は、定義された堰開口部を備えた典型的な測定堰です。トムソン堰では、開口部は三角形です。 の中に
Rehbock堰は長方形です。
堰はAFF014ベースモジュールに取り付けられ、所定の位置にねじ込まれます。
堰は素早く簡単に設置および交換できます。
AFF014の小さな実験用水路からの水は、調査中の堰の上を流れます。 ヘッドを検出するためのレベルゲージが付属しています。 ヘッドは流量を決定するために使用され、次に測定値と比較されます
学習目標/実験
鋭い堰での自由な転倒
測定堰としてのプレート堰
・排出係数の決定
・測定堰の比較
（レーボック、トムソン）
排出量の決定
理論的排出量と測定された排出量の比較
