シングルスプリット型冷暖房エアコン　教育用機器　学校教育機器　エアコントレーナー

AY20260417-LA06 シングルスプリット型冷暖房エアコン 教育用機器 学校教育機器 エアコントレーナー
1. 概要
1.1 作業範囲
請負業者は、技術・職業教育訓練（TVET）実習室に適した、スプリット型エアコン訓練装置一式を供給、納入、設置、試験、試運転、引き渡しするものとする。
本装置は、移動式訓練プラットフォームに搭載された、完全に動作するスプリット型エアコンシステム（室内機、室外機、計測機器、故障シミュレーションモジュール、付属品、および指導資料を含む）で構成される。
本装置は、あらゆる点で完全な状態で、直ちに教育に使用できる状態でなければならない。
1.2 目的
本トレーニング装置は、以下の機能を可能にするものとする。
・セパレート型エアコンの設置手順の実演
・冷凍サイクルおよびシステム構成要素の学習
・冷房モードと暖房モードの両方での運転
・実践的な保守およびトラブルシューティング演習
・測定および性能分析
・システム故障診断トレーニング
1.3 適用規格
本装置は、以下のものを含む（ただしこれらに限定されない）適用可能な国際規格に準拠するものとする。
・電気安全に関するIEC規格
・冷凍システムに関するISO規格
・地域の電気および実験室安全規制
・冷媒の取り扱いに関する環境規格
供給されるすべての冷媒は、国際的な環境規制に準拠するものとする。
2. システム概要

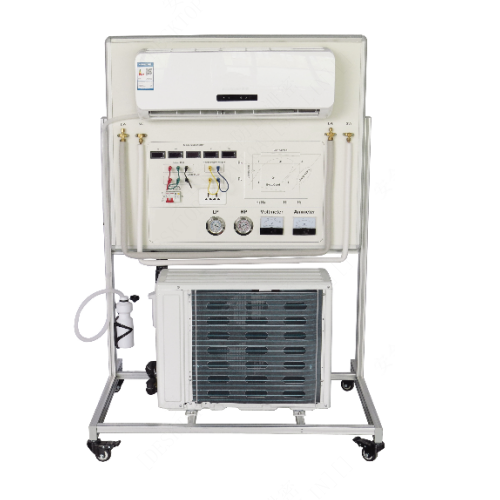

セパレート型エアコン訓練装置は、実際の業務用セパレート型エアコンシステムをベースとし、以下の構成要素からなる。
・室内壁掛け式蒸発器ユニット1台
・室外凝縮器ユニット1台（可変周波数タイプ）
・サービスアクセスを備えた一体型冷媒配管
・計装パネル
・故障シミュレーションシステム
室内ユニットと室外ユニットは、頑丈なキャスター付きの共通アルミ製訓練用フレームに設置される。
本システムは以下のモードで動作するものとします。
 冷房モード
 暖房モード（リバースサイクル運転）
3. 機械構造
3.1 トレーニングプラットフォーム
 寸法（最小）
1200 mm（長さ）× 1000 mm（幅）× 1750 mm（高さ）
 堅牢なアルミニウム製ブラケット構造
 高耐久性キャスター4個：
o ブレーキ付き2個
o ブレーキなし2個
 メンテナンスおよび指導時の視認性を考慮した明確なレイアウト
 すべてのコンポーネントにテキストと冷凍回路図を記載
3.2 冷凍システム
3.2.1 冷媒
 冷媒：R410Aまたは承認された同等品
3.2.2 室外機（凝縮器部）
以下を含むものとします。
 インバーターコンプレッサー、220VAC
 冷媒：R410Aまたは同等品
 凝縮器容量：最小4.1 kW
 冷却方式：強制冷却空気
蒸発器容量：最低3.5kW
冷却方式：直接膨張式
キャピラリーチューブ式冷凍コントローラー
溶接式フィルタードライヤー
三方点検弁：
oガス配管：最低3/8インチ
o液配管：最低1/2インチ
3.2.3 室内ユニット（壁掛け式蒸発器）
壁掛け式
温度コントローラー内蔵
冷暖房両モードで完全動作可能
3.3 冷凍回路付属品
冷凍システムには以下が含まれる：
観察用サイトグラス（溶接式）
手動弁（最低2個、フレア接続、Φ6）
高圧および低圧ゲージ：
o低圧：-30～500psi（0～35kg/cm²）
o高圧：0～800psi（0～55kg/cm²）圧力（kg/cm²）
高圧・低圧コントローラー
フレアねじ接続 Φ6 mm
4. 電気系統
4.1 電源要件
単相 220V ±10%
周波数：50Hz
定格電流：16A（最小）
4.2 コントロールパネル
計器コントロールパネルには、以下のものが含まれます。
指針式電圧計（0～250V）
指針式電流計（0～10A）
オン/オフスイッチ
漏電遮断器 16A（最小）
過負荷保護装置 10A（最小）
キー式始動スイッチ（セルフロック式）
非常停止ボタン（セルフロック式）
表示灯（最小5個）
デジタル温度表示器（4個）
すべての配線は内部配線とし、明確に識別できるようにしてください。
4.3 温度測定
デジタル温度表示装置は、以下の要件を満たすものとする。
・電源：220V ±10%
・測定範囲：-50℃～+110℃
・精度：±0.5℃
・分解能：0.1℃
・センサータイプ：保護シース付きNTC
数量：4セット


5．故障シミュレーションシステム
本システムは、以下の構成要素を含むものとする。
・最低10台の独立した故障設定ユニット
・故障診断およびテストモジュール
本システムは、訓練目的で一般的な空調設備の故障をシミュレーションできるものとする。
6. 計測機器およびトレーニング用付属品
以下の標準付属品が付属します。
デュアルコンポジット圧力計セット（R410A、R404A、R407C、R134a、R22対応）
レンチセット（7点）
デジタル風速計：
o風速：0.3～45m/s
o温度測定機能
フレアリング・拡張ツールキット：
oメートル法：6～19mm
oインチ法：1/4インチ～3/4インチ
ツールボックス（内容物）：
o2L酸素ボンベ
oガスボンベ
o溶接トーチ
超音波リークディテクター
2段式真空ポンプ
ネオンテストペン（12～250V）
R410A冷媒
実習トレーニングマニュアル
7. 機能要件
本システムは、学生が以下の操作を実行できるものとします。
1.識別1. 分離型エアコンの構成部品
2. 分離型エアコンシステムの設置トレーニング
3. 冷凍サイクルの観察
4. 実験データの測定と取得
5. エンタルピー湿度（乾湿計）図表の適用
6. システム故障診断
7. 性能計算
8. 分析的考察と報告
8. 安全要件
システムには以下が含まれるものとする。
 残留電流保護
 過負荷保護
 緊急停止装置
 明確に表示されたサービスバルブ
 確実な冷媒接続
 冷媒の充填および回収に関する安全な取り扱い手順
露出した回転部または活電部はすべて適切に保護されなければならない。
