1. 供給範囲
供給者は、本書に規定されるすべての標準付属品、文書、およびトレーニング資料を含め、完全に組み立て、テスト済みで、すぐに使用できる状態の完全な基本冷凍トレーニング装置を提供するものとします。
本装置は、冷凍および空調の基礎に関する職業教育および技術教育向けに設計されており、設置、操作、制御、保守、およびトラブルシューティングを含むRFID電源管理システムを備えています。
2. 概要

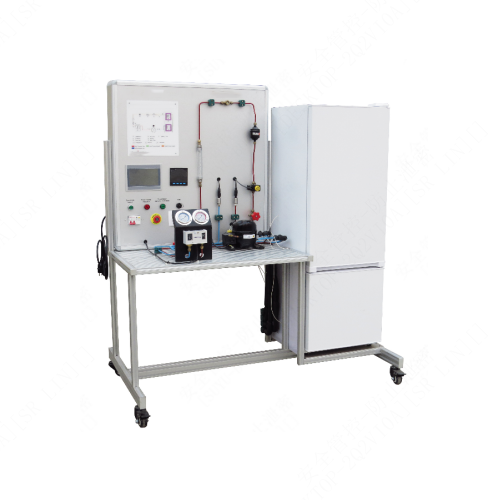

基本冷凍トレーニング装置は、可動式トレーニングベンチ上に構成された、完全に動作する冷凍システムです。本システムは、セパレート型エアコンの構造と動作原理を再現し、以下の実習を可能にします。
・冷凍サイクル動作
・電気制御回路配線
・システムの試運転とデバッグ
・保守と故障診断
・性能測定と分析
本システムには、明確に配置されラベル付けされたコンポーネント、透明な観察ポート、完全な冷凍配管、および教育用途に適した配線済みの電気回路が含まれます。使用する冷媒はR134aまたは同等の環境に配慮した冷媒とする。
3. 構造要件
3.1 機械構造
アルミニウム形材と板金で構成されたベンチ型構造
全体寸法（最小）：
1200（長さ）×700（幅）×1600（高さ）mm
キャスター4個付き：
oブレーキ付き2個
oブレーキなし2個
前面デモンストレーションパネル：
oスクリーン印刷された冷凍回路図
o冷媒の状態を示す色分けされた配管（赤/青）
o明確に表示された部品配置図
4. 技術仕様
仕様要件
電源：単相220V±10%、50Hz
定格電流：16A（最小）
冷媒：R134aまたは同等の環境に配慮した冷媒
冷却方式：直接膨張式
保護装置：漏電遮断器


5. 主要構成部品および仕様
本システムは、以下の構成部品を含む（ただし、これらに限定されない）。
5.1 冷凍構成部品
1. コンプレッサー
出力：1/3 HP（最小）
電圧：220V AC、50Hz
冷媒：R134aまたは同等品
2. コンデンサー
自然冷却式
冷媒ポート：6.4 mm（最小）
ファン速度調整機能（該当する場合）
3. ファン付き蒸発器
直接膨張式
ポート：1/4インチ（最小）
内部容積：約412 × 310 × 290 mm（±10%）
冷蔵室および冷凍室を含む
4. スロットルバルブ
キャピラリーチューブ式
5. フィルタードライヤー
1/4インチ サービスポート（最小）
6. サービスポートバルブ
o高圧ポートおよび低圧ポート（1/4インチ）（最小）
7.手動バルブ
oフレアねじ接続
o1/4インチパイプ径（最小）
8.サイトグラス
o液管、吸引管、蒸発器入口に設置（3個）
5.2 計装および測定
1.低圧ゲージ
o測定範囲：-30～260 psi / -0.1～1.8 MPa
2.高圧ゲージ
o測定範囲：-30～550 psi / -0.1～3.8 MPa
3.アナログ電圧計
o0～250 V
4.アナログ電流計
o0～10 A
5.デジタル温度計（4個）
o測定範囲：-40℃～+90℃
oNTC熱電対（10kΩ） 25℃）
6. 高圧/低圧コントローラー
oフレアねじ接続
oパイプ径：Φ6 mm
5.3 電気系統
漏電遮断器（220V、16A）
セルフロック式キースイッチ
非常停止ボタン（セルフロック式）
過負荷保護装置（10A）（最小）
表示灯（最小5個）
デジタル温度コントローラーおよびセンサー
訓練演習用の制御配線一式
6. RFID電源管理システム（必須）
本システムには、以下の機能を備えた統合型RFID電源管理システムが含まれるものとする。
動作周波数：13.56 MHz（高周波）
RS485または標準による通信
音声によるステータス通知
LED表示
カード番号およびエラーコード表示用OLEDディスプレイ
データ検証機能
パラメータ設定ソフトウェア
サポート対応プロトコル：
oISO-15693
oModBus_TCP
oModBus_RTU
RFIDシステムは、カードによる機器の起動と、指示に基づく管理制御を可能にするものとする。
7. 標準付属品
以下の付属品が付属します。
1. デュアルコンパウンド圧力計セット（R404A、R407C、R134a、R22用）
2. デジタル温度計
3. ACクランプメーター（600V AC/DC、600A AC、静電容量および抵抗測定）
4. 真空ポンプ（容量1L）
5. 工具キット（以下を含む）：
o 酸素ボンベ（2L）
o 燃料ガスボンベ
o 溶接トーチ
o 工具箱
6. R134a冷媒（1個）
7. ネオンテストライト（12～250V）
8. 実験マニュアル（1部）
8. 機能
本装置は、以下の教育演習をサポートします。
1. コンプレッサー配線実習
2. 冷凍制御回路の構築
3. システムの起動と運転管理
4. 冷凍特性分析
5. モリエ線図の作成
6. システム性能計算
7. トラブルシューティングと故障診断診断
8.圧力および温度測定
9.冷媒充填および真空引きの実習
