1. 製品紹介

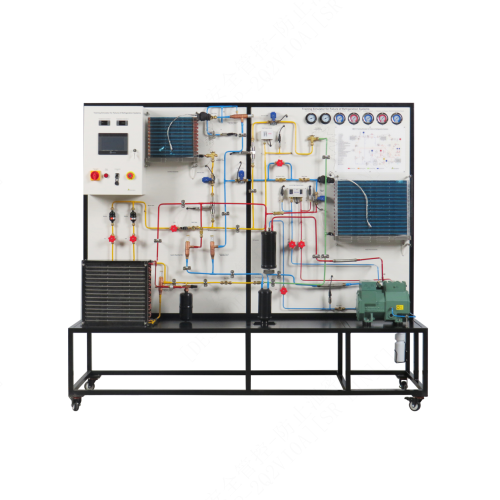

1.1 製品説明　冷凍システム故障訓練シミュレーターは、各種専門学校の学生や関連技術分野の従事者向けに設計された、教育用エアコン訓練装置です。
このシミュレーターを使用することで、冷凍装置の冷凍原理や冷凍に必要な構成要素を学ぶことができます。本製品は、冷凍プロセスにおける最大25種類の故障をシミュレートします。具体的には、コンプレッサーバルブの故障、オイルセパレーターの故障、過負荷、充填不足、バルブ漏れ、蒸発器圧力調整器の故障、サーモスタット式膨張弁の故障、冷凍蒸発器の故障、冷蔵室/冷凍室のサーモスタット式膨張弁の故障、蒸発器の故障、冷蔵室/冷凍室のサーモスタット式膨張弁の故障、冷却室の蒸発器吸引管の霜付き、フィルター乾燥限界、異常吐出圧力などが含まれます。これにより、学習者は豊富な実践的なトレーニングコンテンツを得ることができます。
1.2 製品の特徴
1. 本製品は、優れた保護設計と信頼性の高い接地を採用し、優れた電気安全性能を備えています。
2. 本製品は、美しくシンプルなデザインです。
3. 本製品は、耐腐食性と堅牢性に優れた素材を使用しており、頑丈で耐久性に優れ、耐用年数を大幅に延長します。 4. 本装置の冷凍ユニットは、環境に優しく、汚染のない冷媒を使用しています。
5. 本製品はデジタル化に対応しており、ソフトウェアまたは画面を介してパラメータを迅速に読み取り、調整できます。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：単相3線式交流 220V ±10% 50Hz
2.2 寸法と重量
寸法：2350mm×900mm×2080mm
重量：400kg未満


3. 製品構成部品の名称と機能
3.1 製品本体
番号　名称　数量
1   電源ボックス    1
2   温度コントローラー（冷蔵庫・冷凍庫用蒸発器）    2
3   HMI    1
4   負荷スイッチ    1
5   電源表示灯    1
6   通信ポート    1
7   緊急停止スイッチ    1
8   フィルター    2
9   手動調整弁    7
10   凝縮器    1
11   冷蔵庫用蒸発器    1
12   電磁弁    4
13   タービン流量計    2
14   容量制御弁    1
15貯蔵タンク 1
16 サイトグラス 5
17 気液分離器 1
18 オイルセパレーター 1
19 圧力センサー 2
20 熱膨張弁 1
21 機械式圧力計 5
22 高圧/低圧保護スイッチ 1
23 冷凍庫用蒸発器 1
24 防振チューブ 2
25 開放型コンプレッサー 1
26 廃水収集ボトル 1
3.2 製品付属品
番号 名称 数量
1　六角レンチ　1個
2　ネットワークケーブル　1本
3　吸水布　1枚
4　懐中電灯ドライバー　1本
5　USBフラッシュドライブ　1個
6　ヒューズコア　5個
7　マルチメーター　1個
4. 製品教育実験リスト（詳細は実験マニュアルを参照）
(1) F1 相異常
(2) F2 二相異常
(3) F3 遮断接点群（モーター過負荷保護）
(4) F4 二相遮断接点（モーター過負荷保護）
(5) F5 モータースイッチボックス 熱過負荷保護
(6) F6 コイル異常（モーター保護）スターターボックス
(7) F7 温度コントローラー異常（冷蔵室）動作しない
(8) F8 温度コントローラー異常（冷凍室）動作しない動作不良
(9) F9 コンプレッサーバルブ故障
(10) F10 オイルセパレーター故障
(11) F11 過負荷
(12) F12 ガス吸入不足
(13) F13 チェックバルブ漏れ
(14) F14 蒸発器圧力レギュレーター故障
(15) F15 サーモスタット膨張弁作動不良（冷凍室蒸発器）
(16) F16 サーモスタット膨張弁異常（冷凍室蒸発器）
(17) F17 サーモスタット膨張弁作動不良（冷蔵室蒸発器）
(18) F18 サーモスタット膨張弁異常（冷蔵室蒸発器）
(19) F19 冷蔵室外部蒸発器正圧吸込管 - 霜
(20) F20 冷蔵室外部蒸発器正圧吸込管 -霜の発生
(21) F21 フィルタードライヤーの詰まり
(22) F22 排気圧力異常
(23) F23 温風除霜システムの故障
(24) F24 吸入圧力低下（冷凍機蒸発器）
(25) F25 吸入圧力上昇（冷凍機蒸発器）
